[求助] 单向流固耦合分析,载荷导入workbench中大小和方向都发生了很大变化?求帮助~~ 已有1人参与

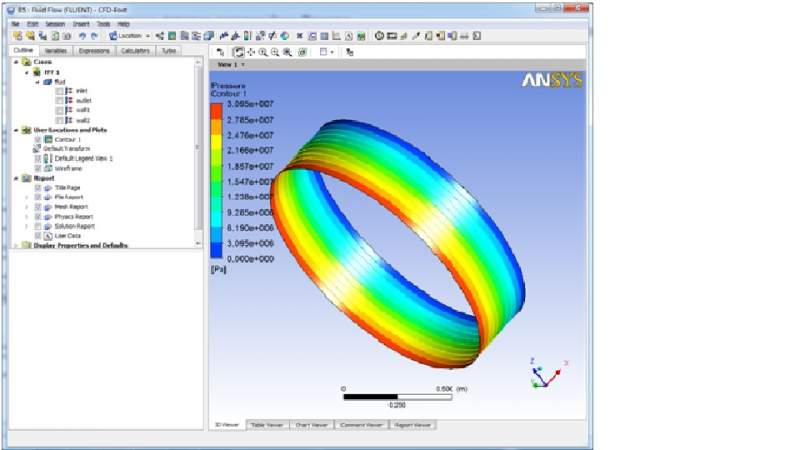

在做单向流固耦合分析,先用FLUENT软件将流体域计算出来,结果如下图:http://image.keyan.cc/data/bcs/2 ... _1421920001_551.jpg

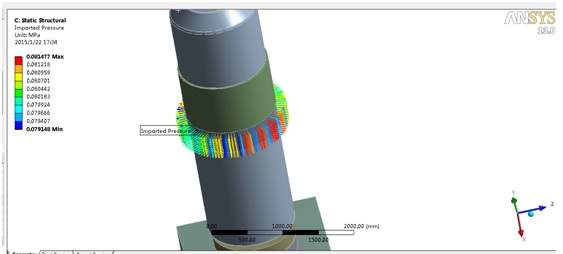

但是将其导入ansys workbench中时,流体域对于固体的载荷发生了很大的变化。如下图:
http://image.keyan.cc/data/bcs/2 ... _1421920148_304.jpg
http://image.keyan.cc/data/bcs/2 ... _1421920149_690.jpg

我本来是想用流体wall面上的载荷加载到固体上去,希望载荷的值不要变化。然后对固体进行静力分析。
但是这样导入的话,第一流体壁面载荷从31MP左右变化到了0.08MP左右,大小变化很大;第二载荷的方向也不是我想要的方向,是完全混乱的方向。不知道哪里出错了。希望大神来给我指点一下。小女子不胜感激~~

单向流固耦合分析,载荷导入workbench中大小和方向都发生了很大变化?求帮助~~


单向流固耦合分析,载荷导入workbench中大小和方向都发生了很大变化?求帮助~~-1


单向流固耦合分析,载荷导入workbench中大小和方向都发生了很大变化?求帮助~~-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

要努力,要进步
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小样的春天

铁虫 (初入文坛)

有没有人回复呢。。。
真心需要各位大神指点。。。
要努力,要进步
2楼2015-01-22 22:09:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redarmy03

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 小样的春天 at 2015-01-22 22:09:42
有没有人回复呢。。。
真心需要各位大神指点。。。

看不明白哎
3楼2015-01-23 10:26:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siwangyouxi

新虫 (初入文坛)

现在整明白了吗
4楼2015-05-02 19:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

若风如风

银虫 (初入文坛)

【答案】应助回帖

前几天做了流固耦合,一年多了。。。
在做的过程中对比了几个例子,有一下结论:
1.structure中模型在坐标中的位置、方向一定要和fluent一致
2.structure中模型沿展向要等于fluent中模型,至少要小于
3.structure中pressure大笑与fluent中不同,这个还没找到原因。但计算中合力与fluent相差无几
5楼2016-05-31 19:58:27
