[求助] workbench接触问题 已有1人参与

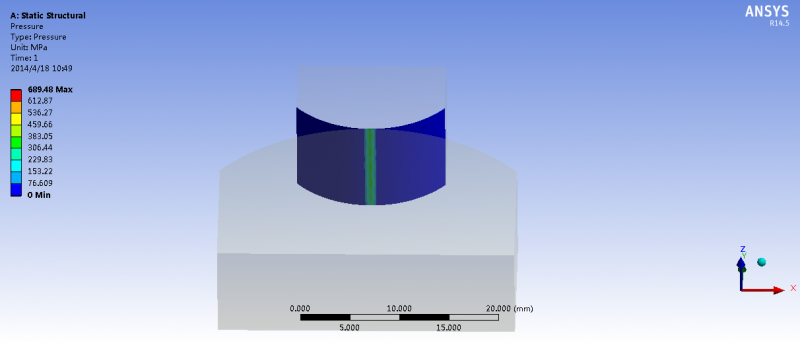

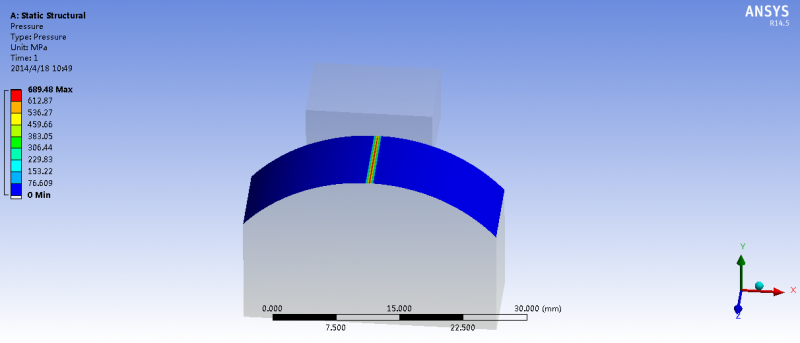

两个圆柱体接触分析，为什么两个接触面接触应力不一样呢？另外接触应力是contact tools里面的pressure吗？与stress里面的normal stress有什么区别？两者为何差别这么大呢？

workbench接触问题


workbench接触问题-1


workbench接触问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-18 10:52:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩界

银虫 (初入文坛)
木有人回答么
回复此楼
2楼2014-04-18 18:31:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩界

银虫 (初入文坛)
坐等高手啊
回复此楼
3楼2014-04-19 09:13:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩界

银虫 (初入文坛)
有木有大神哪
回复此楼
4楼2014-04-20 10:06:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CBC_123

木虫 (小有名气)
楼主，请问你的这个是笔记本电脑做出来的吗，你的电脑要啥高端配置啊，还望赐教！！谢谢！！因准备换个本O(∩_∩)O

[ 发自小木虫客户端 ]
赞一下 回复此楼
三省吾身
5楼2014-04-20 12:16:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩界

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by CBC_123 at 2014-04-20 12:16:44
楼主，请问你的这个是笔记本电脑做出来的吗，你的电脑要啥高端配置啊，还望赐教！！谢谢！！因准备换个本O(∩_∩)O

用台式做出来的，配置不高端，基本配置，4G内存，i3-3240处理器，运算也很慢
赞一下 回复此楼
6楼2014-04-20 14:43:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

didibudu

金虫 (著名写手)
★ ★
凌宇雷池: 金币-2, 屏蔽内容, 严禁在回帖中发布此类广告信息 以后注意 谢谢合作！即使是商家也只能在市场区发布广告！ 2014-04-21 08:22:25
本帖内容被屏蔽
7楼2014-04-20 15:08:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

逍遥卫士

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
摩界: 金币+20, ★有帮助 2014-04-27 22:49:14
我知道一个原因，你的接触对设置的是非对称的，所以显示不一样。真实的接触应力是，两个面的平均值。
赞一下 回复此楼
Itpaytoknowthemanwhowearsmyshoes.
8楼2014-04-27 14:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩界

银虫 (初入文坛)
引用回帖:
8楼: Originally posted by 逍遥卫士 at 2014-04-27 14:31:08
我知道一个原因，你的接触对设置的是非对称的，所以显示不一样。真实的接触应力是，两个面的平均值。

我设置的是对称的，真实的应力确实应该是两个面的平均值。谢谢你的回答，还有一个问题，请问如何显示某一面的最大值呢，我隐藏另一面后，还是显示的两个面之中的最大值。
赞一下 回复此楼
9楼2014-04-27 22:48:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

逍遥卫士

银虫 (小有名气)
引用回帖:
9楼: Originally posted by 摩界 at 2014-04-27 22:48:54
我设置的是对称的，真实的应力确实应该是两个面的平均值。谢谢你的回答，还有一个问题，请问如何显示某一面的最大值呢，我隐藏另一面后，还是显示的两个面之中的最大值。...

在“contact tool”中的 worksheet，选择接触面或是目标面，即可。
赞一下 回复此楼
Itpaytoknowthemanwhowearsmyshoes.
10楼2014-05-02 19:07:36
