[求助]
如何用micrograph 测量晶面间距 已有2人参与
|
|

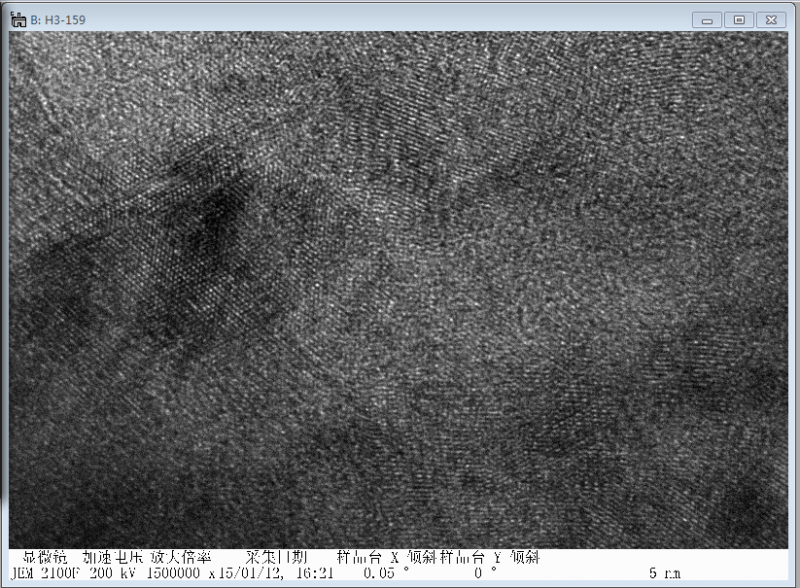

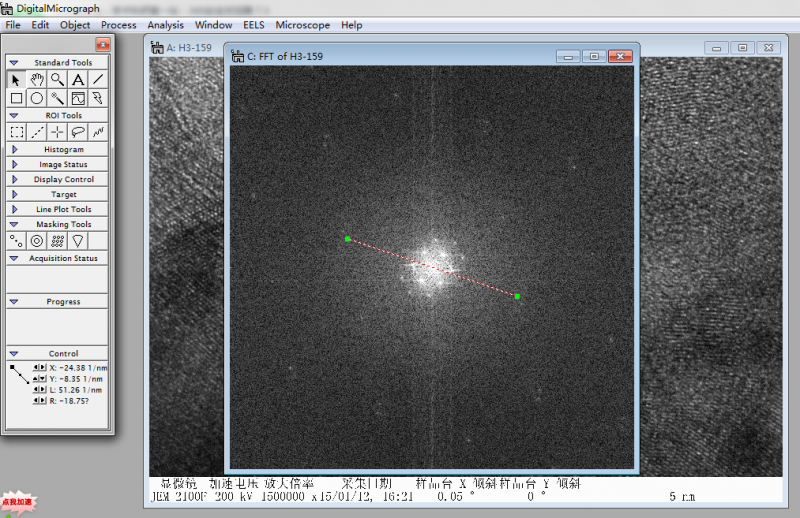

各位虫友大家好，求助一个TEM转换成FFT后测量晶面间距的问题。看了论坛上的教程，但是计算出来的数据明显跟我的样品不是一个东西啊？ 我的操作步骤如下，请大家看看问题出在哪里？图片1为原图。 然后选用虚线工具量了图片1中的5nm标尺后，按如下步骤做了calibrate：在弹出的对话框中选择了nm为单位，修改数值为5. 然后我按Alt键选取区域后，点process下的FFT，出现图片2. 然后选择那个虚线工具量了两个对称点，结果L值为51.26 1/nm，然后除以2后取倒数，得0.039nm，可是PDF卡片里没有这么小的晶面间距啊？请问我错在哪里了？ PS：PDF卡片里的d值是不是以A为单位，而不是nm为单位啊？  1.PNG  2.PNG  2.PNG |
