| 查看: 414 | 回复: 0 | ||
[求助]
如何进行进行时域的加载，让其响应与谱分析的响应规律一致？
|
|

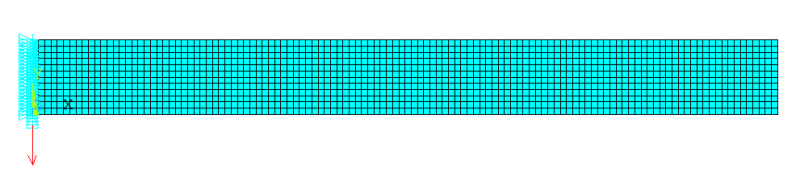

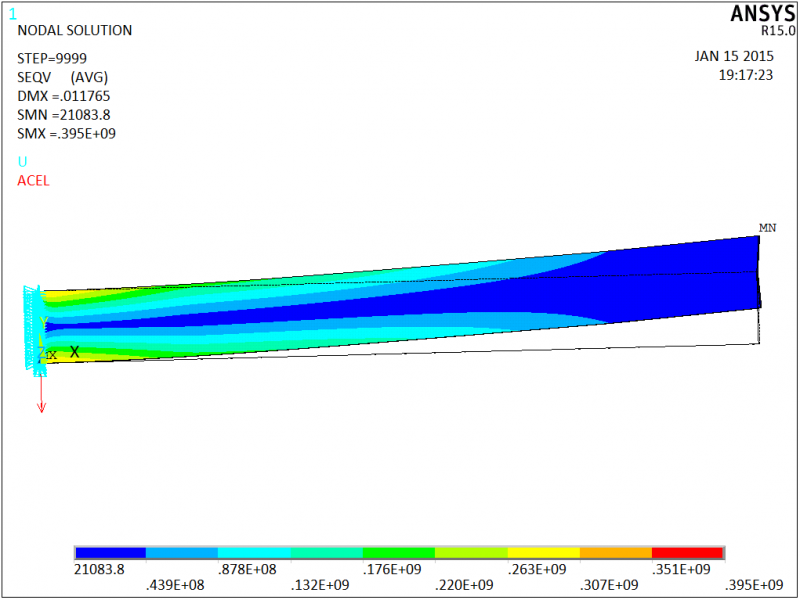

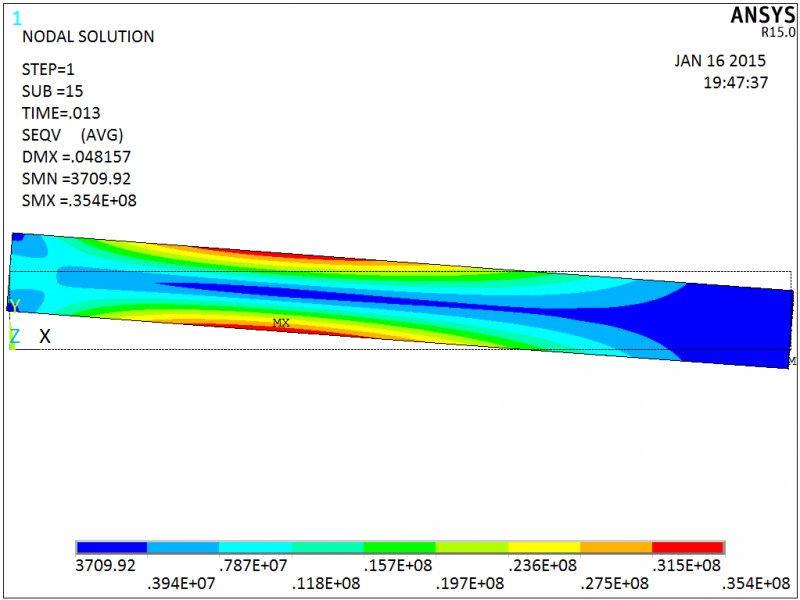

问题：图1为悬臂梁网格，左端悬臂。 频域分析：若已知垂向的地震谱，则左端全约束，再通过模态分析，施加垂向加速度谱，得出应力云图如图2所示。 倘若提供的是时域的加速度曲线，而不是谱。 时域分析方案一：通过D,nodes,ACCY,%Xbl%，命令，将时域垂（Y）向加速度施加给左端悬臂处的节点，结果如图3； 时域分析方案二: 在方案一的基础上，约束左端节点X向和Z向的位移，结果如图4。 请问：从悬臂梁的变形和应力集中位置出发，时域分析的结果为什么与谱分析结果趋势不一致？若时域加载有问题，请给出新的方案。 谢谢各位！  1.png  2.png  3.png  4.png |
