[求助] fluent新人求助 已有4人参与

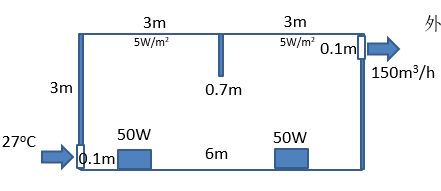

如图
左下是进风口,右上是排风口,排风风量给了
我应该怎么设置进出风口的boundary condition的类型呢?
CODE:
fluent新人求助

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yansuying

新虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
出口给定流量边界条件,应该是质量流量,进口没有流量给定吗,只有温度?
2楼2014-12-30 22:24:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

falsifier

金虫 (小有名气)

引用回帖:
2楼: Originally posted by yansuying at 2014-12-30 22:24:59
出口给定流量边界条件,应该是质量流量,进口没有流量给定吗,只有温度?

出口是outlet-vent  还是exhaust-fan还是其他的啊?
入口当做自然进风吧
3楼2014-12-30 22:29:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yansuying

新虫 (正式写手)

引用回帖:
3楼: Originally posted by falsifier at 2014-12-30 22:29:31
出口是outlet-vent  还是exhaust-fan还是其他的啊?
入口当做自然进风吧...

出口流速给定后,那边界主要应该是进口设定了
4楼2014-12-30 22:32:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hahaqilv007

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
左边入口设置成速度入口(或质量流量)边界条件
天下本无事庸人自扰之
5楼2014-12-30 23:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

教主杰

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
你这是本末倒置     既然通风量给定了    直接给定速度进口就好    出口设置成压力出流或者自由出流     根据不可压缩的质量守恒      出口流量就等于入口流量   你重点关注的是一定通风量室内的温度情况吧   干嘛要纠结于是否排风口怎么设置
大家好很高兴见到各位
6楼2015-01-02 11:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

用mass-flow-inlet即可

看起来应该是不可压缩流动,出口流量和入口流量相等,换算一下就行
微信公众号acoustic-world
7楼2015-01-06 11:17:52
