[求助] 铁电压电薄膜已有7人参与

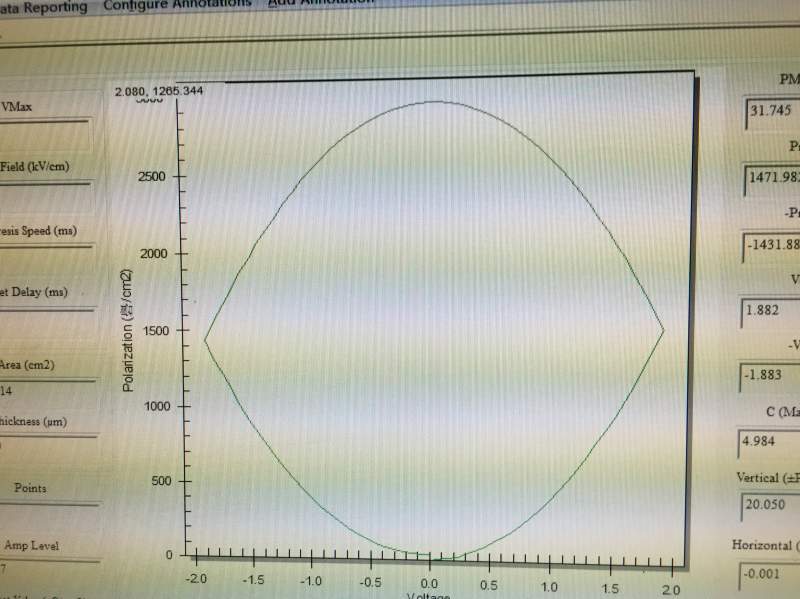

哪个压电铁电方面的大神,帮小弟看看这个P-V是什么情况?为什么不是传统上的电滞回线?什么原因造成这种回线?能多方面解答一下么

铁电压电薄膜
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzh_laubert

银虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
这是漏电流太大导致,非常典型的图。要么膜质量太差,要么测试点为坏点已经穿了。这是很基础的东西,建议多看看基础知识。

[ 发自手机版 http://muchong.com/3g ]
2楼2014-12-23 23:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)

学习使人进步

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
莫邪子: 金币+2, ★★★很有帮助 2014-12-26 13:25:44
当P-V曲线呈椭圆状时,说明所测试点的漏电流过大引起的。薄膜和陶瓷的机理基本一致,可以看看相关的压电物理的书。最新的就是山东大学王春雷教授编写的《压电铁电物理》一书,很经典。网上有电子版,百度上查一查。
青出于蓝而胜于蓝
3楼2014-12-24 07:55:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

空明之小

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
漏电流太大导致,要么膜质量太差,要么测试点为坏点已经穿了
在路上
4楼2014-12-24 08:44:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chinaworm

专家顾问 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
典型的漏电流太大 这个原因主要是薄膜质量不好  导致的
Tomorrow is tomorrow
5楼2014-12-24 09:16:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tookey232

铜虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
大嘴巴图形,典型的漏电。薄膜缺陷多不致密等导致
6楼2014-12-24 13:42:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jorsonlee

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
莫邪子: 金币+2, ★★★很有帮助 2014-12-26 13:25:29
首先楼主自己说的,是对的,这样的P-E已经不是电滞回线。
漏电流大肯定是一个原因。本人之前做过BFO的薄膜,也得到过类似楼主结果的曲线,具体到我的工作上,是因为热处理是Bi 离子的损失,而关于这种情况,已经有太多的文献讨论其原因。最集中的解释是造成氧空位浓度的上升,Fe元素 valence的波动,当然这两条可以导致漏电流增大,但楼主这样胖圆的特征线不一定完全由漏电流过大引起。
所以楼主,你这么简单地摆个曲线给大家,谁能给你你想要的答案就真的奇怪了。麻烦你描述清楚一点。
得不到的永远在骚动
7楼2014-12-25 21:25:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zvs1988

铁杆木虫 (著名写手)

BOSS

引用回帖:
2楼: Originally posted by lzh_laubert at 2014-12-23 23:36:28
这是漏电流太大导致,非常典型的图。要么膜质量太差,要么测试点为坏点已经穿了。这是很基础的东西,建议多看看基础知识。

高手啊 一看就是做铁电的

[ 发自小木虫客户端 ]
何必看破
8楼2014-12-25 22:16:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莫邪子

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by jorsonlee at 2014-12-25 21:25:52
首先楼主自己说的,是对的,这样的P-E已经不是电滞回线。
漏电流大肯定是一个原因。本人之前做过BFO的薄膜,也得到过类似楼主结果的曲线,具体到我的工作上,是因为热处理是Bi 离子的损失,而关于这种情况,已经有 ...

我做的是BFO和BTO的共生。你的靶是自己做的么? 靶的烧结温度和膜性能有什么联系?我
9楼2014-12-26 13:24:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cc250

木虫 (正式写手)

【答案】应助回帖

你这是电阻,根本不是电容

[ 发自手机版 http://muchong.com/3g ]
无不良史
10楼2015-01-09 23:29:00
