[求助] 请教用PFM（压电力显微镜）测试铁电薄膜相位与振幅图像该如何分析。 已有2人参与

亲爱的虫友们：

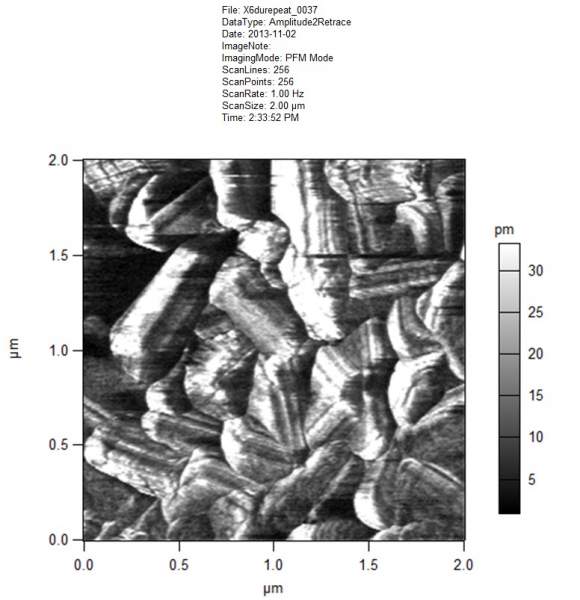

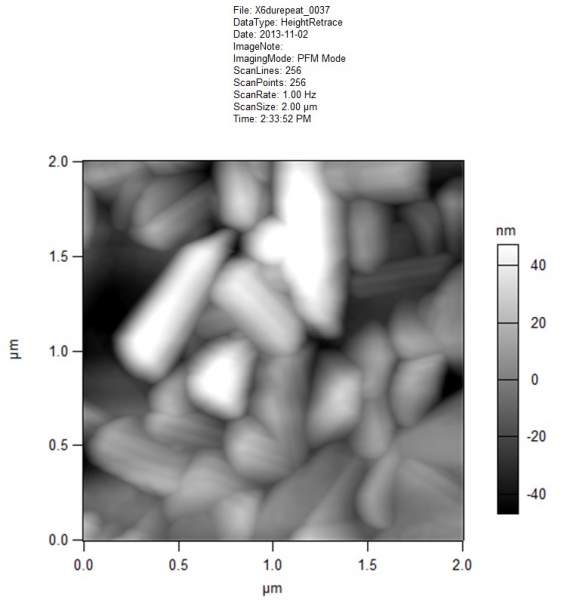

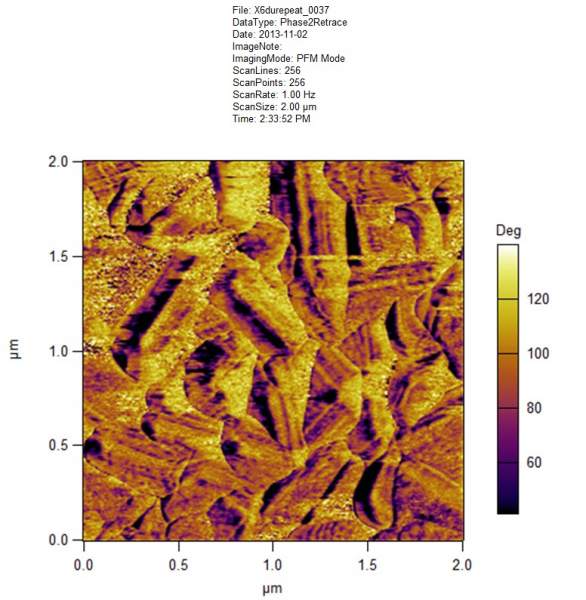

    你们好！最近我用PFM测试了铁电多晶薄膜，形貌、相位与振幅图如下。
    在图里可以清楚的看到条纹状的结构，请问一下，这些条纹代表什么？里面有90°，180°畴吗？怎么分析呢？另外，面内和面外（in-plane,out of-plane）相位、振幅图像是怎么回事呢？可否请各位高手帮我分析一下，或者提供一点资料参考。先谢谢你啦~
请教用PFM（压电力显微镜）测试铁电薄膜相位与振幅图像该如何分析。


请教用PFM（压电力显微镜）测试铁电薄膜相位与振幅图像该如何分析。-1


请教用PFM（压电力显微镜）测试铁电薄膜相位与振幅图像该如何分析。-2

[ Last edited by scream on 2013-12-9 at 16:21 ]
回复此楼

» 猜你喜欢
1楼 2013-12-09 16:14:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asce3333

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fbqrdzs: 金币+5, 有见解 2013-12-12 15:40:39
scream: 金币+15, ★★★★★最佳答案 2013-12-19 16:03:47
首先先确定你是做的纯Vertical PFM 还是 Vertical & Lateral PFM, in-plane / out-of-plane应该分别指lateral 和vertical PFM测量下domain phase. Piezo. Phase image 反映的是样品domain orientation之间的相对区别，在V-PFM里，dark region指 upward-oriented domain, 反之亦然。 所以一般用phase image 来分析domain orientation, shape, size and distribution.  Piezo. Amplitude image如其名，反映的是样品压电信号的强弱，在相同外加电场下，由于domain的区别不同区域形变的大小不同，所以amplitude 的信号scale unit 是um. Amp. image一般是随同phase image一起比较使用的，可以反应出样品是否有压电性，不同区域是否有区别。正常情况下除了domain boundary基本没有信号，不同方向下domain amplitude信号强度差别不会很大。 你测试图像里条纹应该就是domain wall，至于方向么，那就要具体分析了。希望上面的信息对你有帮助
赞一下(5人) 回复此楼
2楼2013-12-12 13:46:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scream

银虫 (小有名气)
引用回帖:
2楼: Originally posted by asce3333 at 2013-12-12 13:46:41
首先先确定你是做的纯Vertical PFM 还是 Vertical & Lateral PFM, in-plane / out-of-plane应该分别指lateral 和vertical PFM测量下domain phase. Piezo. Phase image 反映的是样品domain orientation之间的相对 ...

你好！非常谢谢你耐心的解答。不得不说你是高手。
能再请教一下吗？domain boundary 也就是畴壁吧？畴壁之间夹角的度数代表畴的类型吗？比如说平行的畴壁，就代表180°畴。相互垂直的畴壁代表90°畴。是这样吗？还有就是Phase image里面大的一颗颗的（像晶粒一样，有不同的形状）是代表一个电畴，还是一个晶粒?一个晶粒里面有多个电畴，还是一个电畴由多个晶粒组成？再次感谢~
赞一下 回复此楼
3楼2013-12-19 16:12:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asce3333

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by scream at 2013-12-19 16:12:14
你好！非常谢谢你耐心的解答。不得不说你是高手。
能再请教一下吗？domain boundary 也就是畴壁吧？畴壁之间夹角的度数代表畴的类型吗？比如说平行的畴壁，就代表180°畴。相互垂直的畴壁代表90°畴。是这样吗？ ...

对，domain boundary就是畴壁，domain boundary两边domain direction可以反映出畴的类型， 通常通过比较Vertical & Lateral PFM，可以分析出平行和相互垂直的domain。 我不太明白你所指的一颗颗的是哪个， 通过height可以明显看出来一个个晶粒，domain contrast在晶粒内有不同， 有时也会在grain boundary处有区别，通常块体陶瓷一个晶粒里有domain phase contrast, 对于薄膜情况可能会有不同，例如ultra thin film可能会有unipolar的情况
赞一下(2人) 回复此楼
4楼2013-12-20 02:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scream

银虫 (小有名气)
引用回帖:
4楼: Originally posted by asce3333 at 2013-12-20 02:49:06
对，domain boundary就是畴壁，domain boundary两边domain direction可以反映出畴的类型， 通常通过比较Vertical & Lateral PFM，可以分析出平行和相互垂直的domain。 我不太明白你所指的一颗颗的是哪个， 通过 ...

谢谢谢谢~也就是说，像我做的这种V-PFM很难分析出畴的类型了？可以通过height看出晶粒来，就是体现在 phase image里面不同的衬度吗
？domain contrast在晶粒内有所不同，可以理解为一个晶粒内有多种畴存在吗？再次谢谢你~~
赞一下(1人) 回复此楼
5楼2013-12-20 15:42:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (职业作家)
本帖仅楼主可见
赞一下
6楼2017-02-09 15:19:54
已阅   申请FPI   回复此楼   编辑   查看我的主页

W二十四桥

新虫 (初入文坛)

【答案】应助回帖

请问在PFM图像中怎样分析畴，是所有的颜色都是代表畴吗？
赞一下 回复此楼
7楼2018-04-24 10:31:34
