[求助] 请教扭矩问题,,,,欢迎做详细解答,谢谢 已有2人参与

,,,对扭矩计算还是有些困惑 ,希望虫友们能耐心答,谢谢~

问题:
①  用手扭动一般的步进电机和伺服电机轴,大概需要多大扭矩?,,,,,,,,可能是常识问题(O_O),可能需要对电机了解

②  一根100mm的圆立柱,重20kg,由电机通过一对齿轮传动(假设齿数比1:2),电机非工作状态,同样用手转动立柱,转动速度不用很快,只要能转动就行,假设手给它的力切于立柱表面,与转动速度一致,那么需要多大扭矩能使它转动??

③  如果在3秒钟,使立柱转90度,扭矩又会是多大?

----疑惑:扭矩跟角加速度有关的,我这里不需要很快,只要能转动就行,所以扭矩是不是很小?具体能计算吗

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
阿灿: 金币+5 2014-12-21 12:20:52

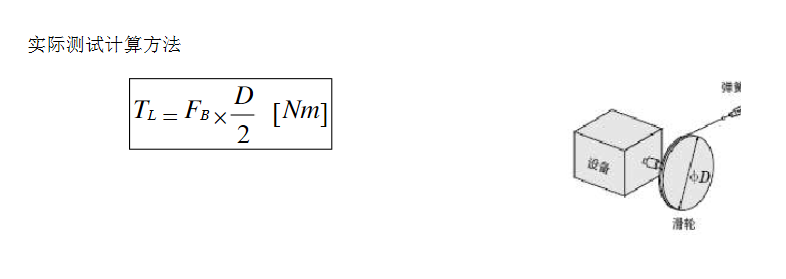

一般我们将扭矩、转矩在一些问题上等同看待。计算方法见下图:
请教扭矩问题,,,,欢迎做详细解答,谢谢

sf
2楼2014-12-21 07:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿灿

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by SHIFENG18 at 2014-12-21 07:48:32
一般我们将扭矩、转矩在一些问题上等同看待。计算方法见下图:


谢谢~
      可是像第2个问题,我没有实际设备,只是画了三维图,我想通过理论计算,有没有稍微准确一点的计算公式或者方法?
    只要使他能转动就行(我之前是这么想的,圆筒转动惯量很小,使圆筒立柱转动应该很容易很轻松,就像拖动一块放在地上的物块,只需克服最大静摩擦就行了)
    计算可能要考虑传动系统的阻力等,,,,,我立柱放在推力球轴承上,所以旋转时受到的支撑端的阻力可忽略吧;若要旋转是不是只要考虑传动系统的作用。。。。
3楼2014-12-21 12:20:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

详细计算需要查阅理论力学,或者机械机械设计基础其中公式进行。
sf
4楼2014-12-21 22:11:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
阿灿: 金币+5 2014-12-27 17:12:37
第一问中只要克服电机轴的摩擦力矩即可;
第二问中只要克服电机轴和齿轮轴、齿轮副的摩擦力矩之和的一半即可;
第三问中,假设为匀加速运动,角加速度ε为:
   π/2=1/2*ε*3^2=9/2*ε   ε =π/9  弧度/s^2
   假设所有摩擦力矩都可以忽略,则力矩计算仅涉及到转动惯量J做均加速转动所需要的力矩M,根据牛顿第二定律有:
  M=J*ε=1/2*m*R^2*ε=1/2*20*0.05^2*π/9=π/360 N*m
5楼2014-12-22 14:26:52
