[求助] 一个似是而非的“圆柱绕流”模型,不确定,需要帮助 已有2人参与

我想做的一个模型是流体在圆柱空腔内的流动,进出水管道是圆形的,跟圆柱绕流不同的是流体区域是有限的,可能没法让湍流发展充分吧,我自己想的是这样的,我想问的是:
1)这个模型的雷诺系数怎么计算,有什么原则没有?
2)该选用什么流动模型计算?
3)该稳态计算还是瞬态计算?
我用的软件是是FLUENT,模型是在GAMBIT建的。

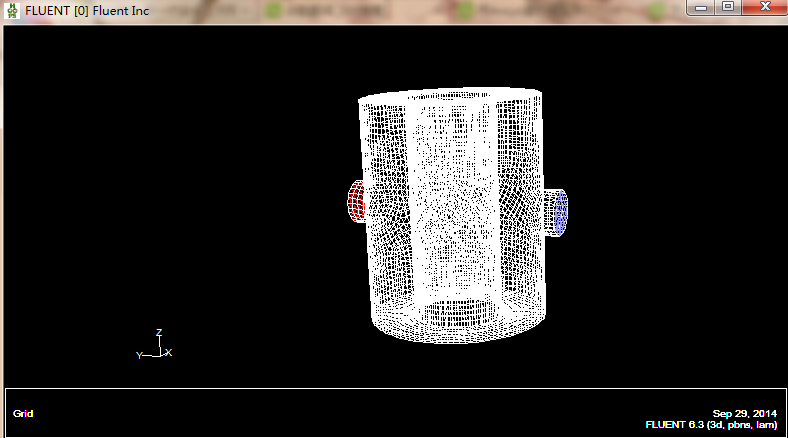

先谢谢各位指教了,真心求助!模型尺寸为:进出口直径1mm长度5mm,圆柱部分高度10mm,内径6mm,外径20mm。图片是示意图,尺寸按照数字来。

一个似是而非的“圆柱绕流”模型,不确定,需要帮助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxg

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
很规则的一个模型,计算内容也不复杂
1.雷诺系数的计算,分母的数值可以从fluent里面找到,计算没有原则
2.可选k-e方程
3.稳态
侠之大者,为国为民;侠之小者,行侠仗义。
2楼2014-12-17 13:34:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lkying

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by xuxg at 2014-12-17 13:34:04
很规则的一个模型,计算内容也不复杂
1.雷诺系数的计算,分母的数值可以从fluent里面找到,计算没有原则
2.可选k-e方程
3.稳态

这个模型跟圆柱绕流模型有什么关系吗?毕竟是绕着一个圆柱流动的,只是空间比较小,进出口比较小
3楼2014-12-17 22:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周福勋

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
1,雷诺数计算
圆柱扰流问题中有两个雷诺数,整个流体流动的雷诺数和针对圆柱的雷诺数。
区别为,使用各自的水利直径去做分母。
2,流动模型计算
高湍流建议k-e
低湍流建议kw 或者transition
层流就用层流。
3,稳态还是瞬态
流动发展不充分,感觉你要用稳态计算的话,可能很难收敛,震荡厉害。但是你可以试试看。
没搞明白为什么你的中间小圆柱也画了网格?
4楼2014-12-18 00:38:07
