[求助] CFD-post和tecplot处理圆柱绕流的结果比较问题 已有2人参与

用这两个后处理软件在处理圆柱绕流的流线的时候，发现了区别，特来上论坛和大家请教探讨。在tecplot中，即第一幅图，在处理流线的时候，可以在关键的地方将流线画出来，这样在圆柱后面的涡就可以很清晰地看到，在cfd-post里面可以做到吗？我尝试了将图三中的#of point调大，已经调整到了503了，结果圆柱后面的涡还是没有看到
是不是cfd-post里面无法对需要特别关注的地方进行流线的单独加密啊？

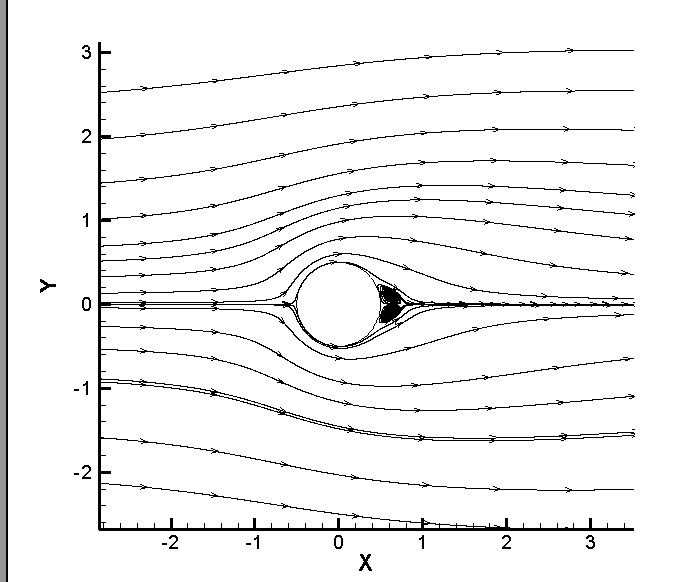

tecplot

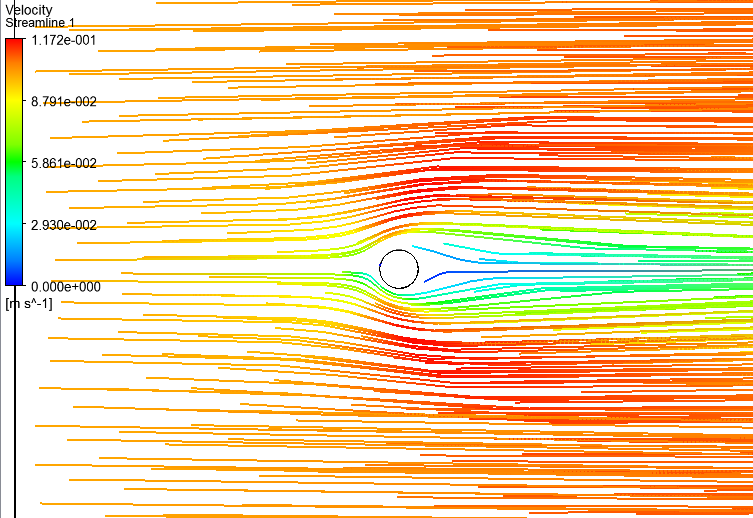

cfd-post

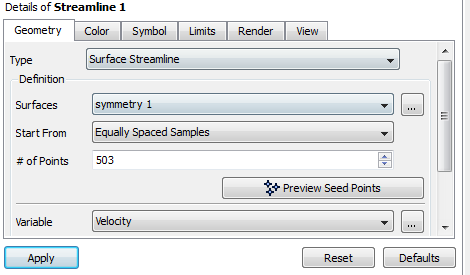

cfd-post的控制区域
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我要奋斗到底
1楼 2013-02-14 19:19:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

leiguilin

木虫 (正式写手)

【答案】应助回帖

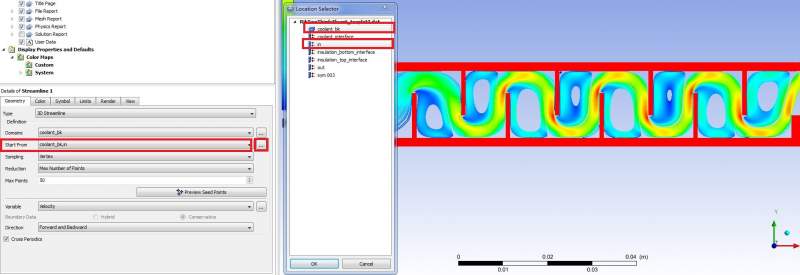

如 下图所示，选择stratfrom右边的按钮（三个黑点），然后再选择整个流场域和入口边界，就可以显示了！
CFD-post和tecplot处理圆柱绕流的结果比较问题
赞一下(4人) 回复此楼
认真做事、糊涂做人！
13楼2014-03-25 16:58:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhwzk12

禁虫 (正式写手)
★
感谢参与，应助指数 +1
xiegangmai: 金币-1, 应助指数-1, 非应助请勿选择“应助回帖” 2013-02-17 18:24:50
本帖内容被屏蔽
4楼2013-02-16 20:02:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfdbear

木虫 (小有名气)
没有比较过呢，我也是最近刚听说cfd-post很强大，于是了解一下
赞一下(1人) 回复此楼
9楼2013-03-17 14:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
9楼: Originally posted by cfdbear at 2013-03-17 14:40:19
没有比较过呢，我也是最近刚听说cfd-post很强大，于是了解一下

但是cfd-post和tec比，还是有点限制。
赞一下(1人) 回复此楼
我要奋斗到底
10楼2013-03-17 14:45:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★
5超7: 金币+2, ★★★很有帮助, 这么久的帖子被你顶起来,谢谢! 2014-01-18 23:19:51
在start from那里有选项的，你选的是均匀分布，所以整个面上都是均匀的，你可以改为其他的选项试一下，是可以达到你要的效果的
赞一下(1人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
12楼2014-01-18 22:33:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

enrique_26

至尊木虫 (正式写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-02-17 18:24:40
没用过cfd-post，不好说什么。不过周围的人好像对其都不怎么感冒，还是用tecplot的多
赞一下 回复此楼
人是感性和理性的共同体！
2楼2013-02-15 10:21:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
2楼: Originally posted by enrique_26 at 2013-02-15 10:21:11
没用过cfd-post，不好说什么。不过周围的人好像对其都不怎么感冒，还是用tecplot的多

cfd-post以前是专门用来后处理CFX结果的
赞一下 回复此楼
我要奋斗到底
3楼2013-02-15 13:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
4楼: Originally posted by nhwzk12 at 2013-02-16 20:02:26
学长  你情人节晚上还在搞科研啊。。。。

你又不是应助，为什么要点击应助回帖呢？
赞一下 回复此楼
我要奋斗到底
5楼2013-02-17 12:49:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
大家能不能交流一下？
赞一下 回复此楼
我要奋斗到底
6楼2013-02-26 18:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songjianxin

新虫 (初入文坛)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2013-02-28 11:47:11
把数字再调大点试试，看图的话，好像还是有点稀疏
赞一下 回复此楼
7楼2013-02-28 11:04:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
7楼: Originally posted by songjianxin at 2013-02-28 11:04:38
把数字再调大点试试，看图的话，好像还是有点稀疏

tecplot里面不用太密，可以在需要的地方进行流线的显示，cfd-post不行吗？
赞一下 回复此楼
我要奋斗到底
8楼2013-02-28 11:52:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
