[求助] 求助如何分析纳米线在HRTEM中的晶面间距 已有2人参与

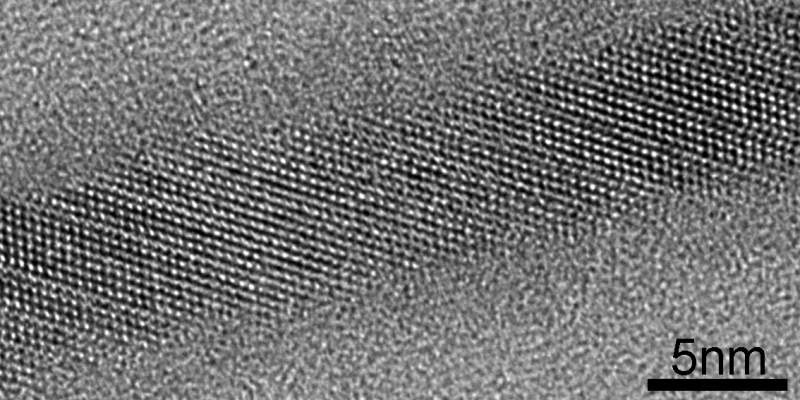

求助如何分析这个纳米线的晶面间距，哪个晶面，这些都如何分析呀？

求助如何分析纳米线在HRTEM中的晶面间距
回复此楼

» 收录本帖的淘帖专辑推荐

检测

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-16 22:59:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

limh770522

木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
563324898: 金币+10, ★有帮助 2014-12-17 20:18:35
有一个电镜软件，能够读出晶格艰巨

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-12-17 00:57:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐梅

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
563324898: 金币+10, ★★★★★最佳答案 2014-12-17 20:18:45
楼上说的估计是Gatan软件，是现在最主流的透射电镜分析软件，用那个量晶面间距很容易。确定晶面的话，需要对照你的材料的标准PDF卡片。但是要注意，量出来的晶面和你纳米线实际露在外面的晶面没有任何关系，除非你纳米线的截面是正方形并且你的材料是立方晶系的。量出来的晶面只能用来判断你做出来的材料是不是你想要的材料
赞一下(1人) 回复此楼
3楼2014-12-17 06:52:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐梅

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 沐梅 at 2014-12-16 16:52:40
楼上说的估计是Gatan软件，是现在最主流的透射电镜分析软件，用那个量晶面间距很容易。确定晶面的话，需要对照你的材料的标准PDF卡片。但是要注意，量出来的晶面和你纳米线实际露在外面的晶面没有任何关系，除非你纳 ...

说得不太完整，补充一下，截面是正方形的话四方晶系也可以。截面是六边形的话是六方晶系也可以。
赞一下 回复此楼
4楼2014-12-17 06:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c_kDr

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 沐梅 at 2014-12-17 07:55:34
说得不太完整，补充一下，截面是正方形的话四方晶系也可以。截面是六边形的话是六方晶系也可以。...

顺便问一下，标定出SAED中个点的对应晶面之后，怎么在TEM图里变标晶面间距啊？
赞一下 回复此楼
5楼2014-12-17 21:41:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐梅

铁虫 (初入文坛)

【答案】应助回帖

引用回帖:
5楼: Originally posted by c_kDr at 2014-12-17 07:41:59
顺便问一下，标定出SAED中个点的对应晶面之后，怎么在TEM图里变标晶面间距啊？...

不太明白层主的问题，层主问的标晶面间距还是标间距对应的晶面指标？

如果只是要距离的话，有两种简单办法，第一，SAED的两点距离其实是倒易空间的距离，通过简单的计算就可以算出实空间的距离。第二，直接在TEM图上用随便啥软件测量一下就行，怕测不准可以测十个间距再除以十。

如果是要对应的晶面指标的话比价麻烦，首先要确定自己用的透射电镜是否经过磁转角矫正，如果没有矫正过的话，SAED和TEM的方向是不吻合的。如果没办法知道矫正过没有又和我一样懒得话，用Gatan对TEM高分辨相做一个反傅里叶变换，得到的东西和SAED几乎是一样的，好处是方向和TEM肯定吻合，不用担心磁转角问题，然后直接标就行了。
赞一下 回复此楼
6楼2014-12-18 06:56:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c_kDr

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 沐梅 at 2014-12-18 07:56:19
不太明白层主的问题，层主问的标晶面间距还是标间距对应的晶面指标？

如果只是要距离的话，有两种简单办法，第一，SAED的两点距离其实是倒易空间的距离，通过简单的计算就可以算出实空间的距离。第二，直接在TE ...

SAED图已经分析完了，每个点的间距和方向也确定好了，但是把这个间距对应到TEM高分辨率图像里不知道该标那个方向的间距啊，因为TEM图里有竖着的整齐排列的，也有斜上方向的，两个方向的间距不一样，可以根据SAED算的两个间距来判断，但是不放心，所以才问问有没有其他方法。

我用的是就是Gatan 的DM，里边也有个profile 可以看TEM里边的距离，但是得找相应面的法线方向，所以这个方向不好确定，profile看出来的也不是很准啊
而且ASED图做反傅立叶变化之后和TEM图一模一样啊，怎么对照这个图呢？楼主说的这个办法没有太明白

请问还有什么好办法吗？ 非常感谢！！
赞一下 回复此楼
7楼2014-12-18 11:07:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐梅

铁虫 (初入文坛)
引用回帖:
7楼: Originally posted by c_kDr at 2014-12-17 21:07:19
SAED图已经分析完了，每个点的间距和方向也确定好了，但是把这个间距对应到TEM高分辨率图像里不知道该标那个方向的间距啊，因为TEM图里有竖着的整齐排列的，也有斜上方向的，两个方向的间距不一样，可以根据SAED算 ...

SAED图做反傅里叶变化以后和TEM的图连方向都一样的话，那就是相同方向标就行了。还是还是不放心的话，因为SAED是倒易空间的，所以SAED两点间距离越大表示晶面间距离越小，按照这个规则检查一下就知道了
赞一下(1人) 回复此楼
8楼2014-12-18 16:24:37
