[求助] 关于TiO2的晶面和其SAED图形所对应晶面求助！ 已有2人参与

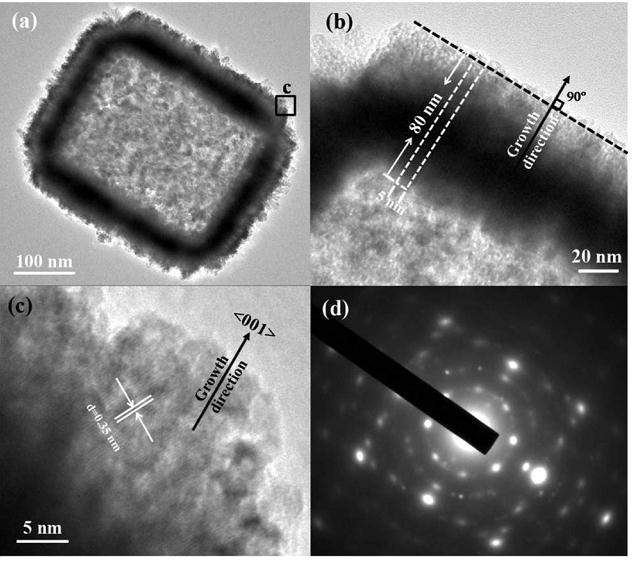

我在看一篇文献时，经常不太懂SAED所表示的内容，现在刚开始学习其理论知识，有一篇文献指出，下图d为a的SAED，而后文章得出如下结论：

关于TiO2的晶面和其SAED图形所对应晶面求助！
我想问的是HRTEM确实证明了这两个晶面的存在吗，我们一般不是认为锐钛矿TiO2｛001｝面的晶面间距为0.235nm左右吗？这0.35nm就是｛101｝面，同时｛100｝面我也没有观察到，文献说SAED表明了其存在，不解，请大家指导！
关于TiO2的晶面和其SAED图形所对应晶面求助！-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不要用既定的价值观来思考事物！不要用今天的现状去判断任何人的未来，包括自己
1楼 2014-04-28 10:43:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
414399315: 金币+10, ★★★★★最佳答案, 谢谢帮助 2014-04-29 15:15:25
话说这个中文期刊。。还是少看为好，另外貌似100晶面不会有衍射出现的
赞一下 回复此楼
2楼2014-04-28 12:17:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

414399315

木虫 (小有名气)
引用回帖:
2楼: Originally posted by gxytju2008 at 2014-04-28 12:17:34
话说这个中文期刊。。还是少看为好，另外貌似100晶面不会有衍射出现的

这是一篇外文文献，但是刚才的中文描述是在专利里面存在的。所以不是很理解，文献里面并未指出含(001)面，但是确实指出含(100)面。我就想知道他的SAED到底看得出高能（001）面不
赞一下 回复此楼
不要用既定的价值观来思考事物！不要用今天的现状去判断任何人的未来，包括自己
3楼2014-04-29 15:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
414399315: 金币+10 2014-04-30 11:43:10
引用回帖:
3楼: Originally posted by 414399315 at 2014-04-29 15:15:06
这是一篇外文文献，但是刚才的中文描述是在专利里面存在的。所以不是很理解，文献里面并未指出含(001)面，但是确实指出含(100)面。我就想知道他的SAED到底看得出高能（001）面不...

SAED应该不可以，因为001是衍射消光面，也就是出不来衍射点的
赞一下 回复此楼
4楼2014-04-29 16:35:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
414399315: 金币+10, ★★★★★最佳答案 2014-04-30 11:42:35
这个是你理解错误引起的。
在晶体学中，{hkl}和(h'k'l')不是一回事，前者表示的是晶面，后者表示的是晶面指数(也称为Miller指数、晶面指标)。h'、k'、l'必是互质整数，而h、k、l只要求是整数。如果(h'k'l')是{hkl}晶面的晶面指标，则由后者的倒数的互质比导出。PDF卡片上与晶面间距对应的hkl是晶面指标，不表示晶面。
赞一下 回复此楼
5楼2014-04-30 10:21:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

414399315

木虫 (小有名气)
引用回帖:
5楼: Originally posted by xhtangxh at 2014-04-30 10:21:17
这个是你理解错误引起的。
在晶体学中，{hkl}和(h'k'l')不是一回事，前者表示的是晶面，后者表示的是晶面指数(也称为Miller指数、晶面指标)。h'、k'、l'必是互质整数，而h、k、l只要求是整数。如果(h'k'l')是{hkl} ...

看来是我理解错了，但是SAED看出来是什么呢？
赞一下 回复此楼
不要用既定的价值观来思考事物！不要用今天的现状去判断任何人的未来，包括自己
6楼2014-04-30 11:43:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

414399315

木虫 (小有名气)
引用回帖:
4楼: Originally posted by gxytju2008 at 2014-04-29 16:35:38
SAED应该不可以，因为001是衍射消光面，也就是出不来衍射点的...

是我没有区别(001)和｛001｝吗？
赞一下 回复此楼
不要用既定的价值观来思考事物！不要用今天的现状去判断任何人的未来，包括自己
7楼2014-04-30 11:44:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫
引用回帖:
6楼: Originally posted by 414399315 at 2014-04-30 11:43:01
看来是我理解错了，但是SAED看出来是什么呢？...

锐钛矿呈体心四方对称性，因此晶面指标之和h+k+l为奇数时对应衍射线的强度为零，存在系统消光现象，并非所有晶面都能产生XRD、ED斑/峰。SAED可以观测到的只能是晶面指标之和h+k+l为偶数的相应晶面产生的衍射斑或环。如何是对结晶较好的单晶粒进行衍射，可以得到明锐的衍射点阵，具体点阵形式与电子束照射方向或晶面方向直接关联；如果衍射对象是多晶粒，可能获得的是一系列同心的衍射环或呈环状分布的衍射斑，环或斑的宽度与结晶度呈负相关关系。从SAED得出的点阵周期或环半径可以用于与假定物相的晶面间距表对照，以此进行物相定性分析，不过对单晶粒一般需要选取多个方向对不同晶面分别进行衍射才能给出可靠结论，在有多个物相时不宜同时选取多晶粒进行衍射。
以下是锐钛矿的衍射数据：
Card Information
Names:        Titanium Oxide
        Anatase, syn
Formula:        Ti O2
PDF Number:        21-1272
Quality:        star
Subfiles:        inorganic mineral alloy COR CP  EDU FOR NBS

Cell and Symmetry Information
System:        tetragonal        Space Group:        I41/amd  (no. 141)
a:        3.7852        c:        9.5139
Density (Dx):        3.893        Z:        4

Instrument Information
Radiation:                     Wavelength:
Instrument(d):        unknown
Instrument(I):        unknown        I type:        unknown
I/Icor:        3.3

Comments and Additional Information
Colour:        Colorless
Pattern:        See ICSD 9852 (PDF 01-071-1166).
Source:        Sample obtained from National Lead Co., South Amboy, New Jersey, USA.
General:        Anatase and another polymorph, brookite (orthorhombic), are converted to rutile (tetragonal) by heating above 700 C.
General:        Pattern reviewed by Holzer, J., McCarthy, G., North Dakota State Univ, Fargo, North Dakota, USA,  ICDD Grant-in-Aid  (1990). Agrees well with experimental and calculated patterns.
Pattern:        Validated by calculated pattern.
Temperature:        Pattern taken at 25 C.

Literature References
General:         Natl. Bur. Stand. (U.S.) Monogr. 25    7    82 (1969)

Peak Data
PeakList
         h         k         l           d          I
         1         0         1        3.5200         100
         1         0         3        2.4310          10
         0         0         4        2.3780          20
         1         1         2        2.3320          10
         2         0         0        1.8920          35
         1         0         5        1.6999          20
         2         1         1        1.6665          20
         2         1         3        1.4930           4
         2         0         4        1.4808          14
         1         1         6        1.3641           6
         2         2         0        1.3378           6
         1         0         7        1.2795           2
         2         1         5        1.2649          10
         3         0         1        1.2509           4
         0         0         8        1.1894           2
         3         0         3        1.1725           2
         2         2         4        1.1664           6
         3         1         2        1.1608           4
         2         1         7        1.0600           2
         3         0         5        1.0517           4
         3         2         1        1.0436           4
         1         0         9        1.0182           2
         2         0         8        1.0070           2
         3         2         3        0.9967           2
         3         1         6        0.9555           4
         4         0         0        0.9464           4
         3         0         7        0.9246           2
         3         2         5        0.9192           2
         4         1         1        0.9138           2
         2         1         9        0.8966           4
         2         2         8        0.8890           2
         4         1         3        0.8819           2
         4         0         4        0.8793           2
         4         2         0        0.8464           2
         3         2         7        0.8308           2
         4         1         5        0.8268           4
         3         0         9        0.8102           2
         4         2         4        0.7974           4
         0         0        12        0.7928           2
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

414399315
8楼2014-05-01 10:57:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

414399315

木虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by xhtangxh at 2014-05-01 10:57:34
锐钛矿呈体心四方对称性，因此晶面指标之和h+k+l为奇数时对应衍射线的强度为零，存在系统消光现象，并非所有晶面都能产生XRD、ED斑/峰。SAED可以观测到的只能是晶面指标之和h+k+l为偶数的相应晶面产生的衍射斑或环 ...

非常感谢，回答的很详细！
