[求助] 求助钯的十面体SAED,HRTEM分析 已有3人参与

本人合成了钯的十面体,都做的差不多了,可是在结果的分析上一知半解,请各位大神不吝赐教!
我想知道从这些图片中能得到什么结论?
1.是单晶,孪晶还是多晶?我应该利用哪个ED图来做判断?
2.从HRTEM图可以看出是什么晶面?
3.这些图存在什么问题?哪些不足?
请大家帮帮忙!

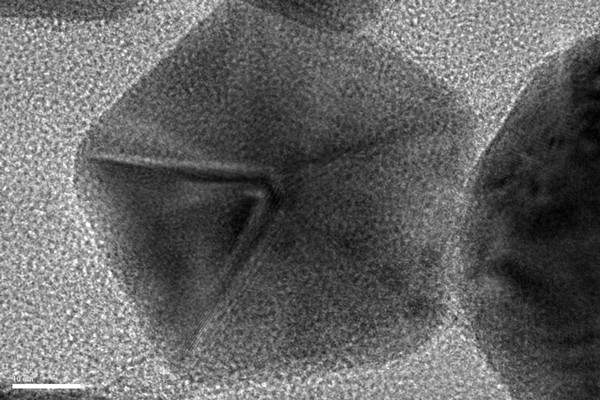

求助钯的十面体SAED,HRTEM分析

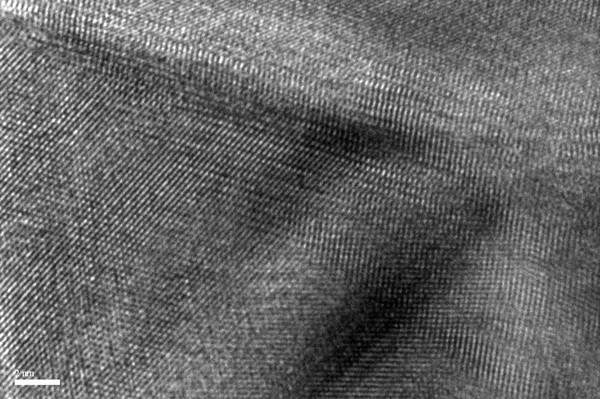

求助钯的十面体SAED,HRTEM分析-1

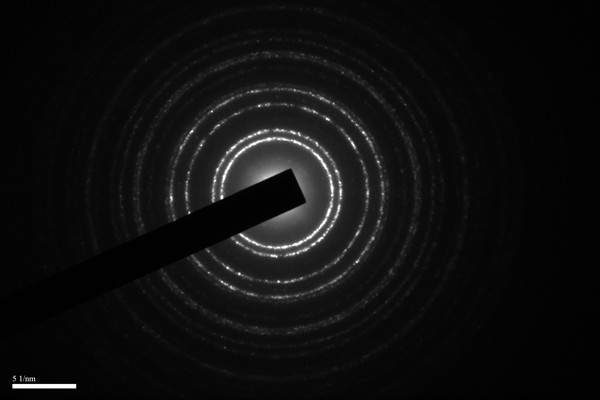

求助钯的十面体SAED,HRTEM分析-2

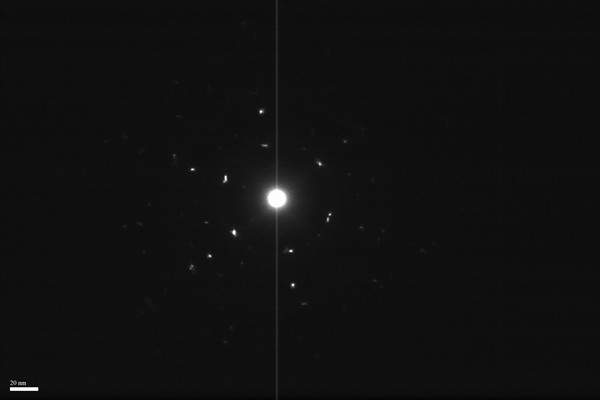

求助钯的十面体SAED,HRTEM分析-3

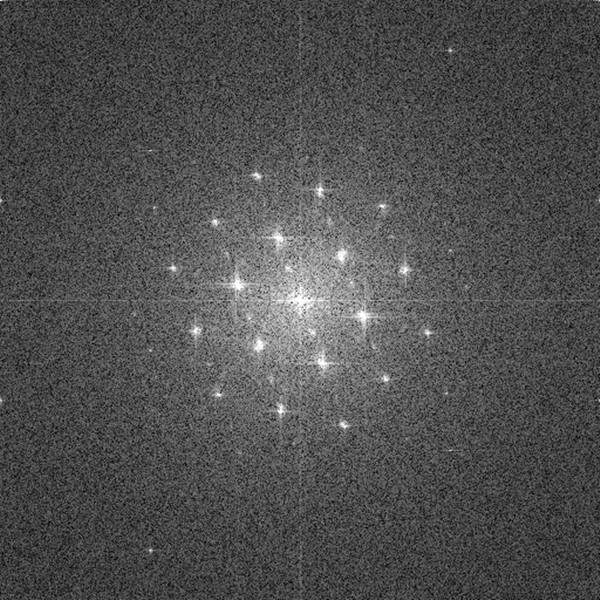

求助钯的十面体SAED,HRTEM分析-4

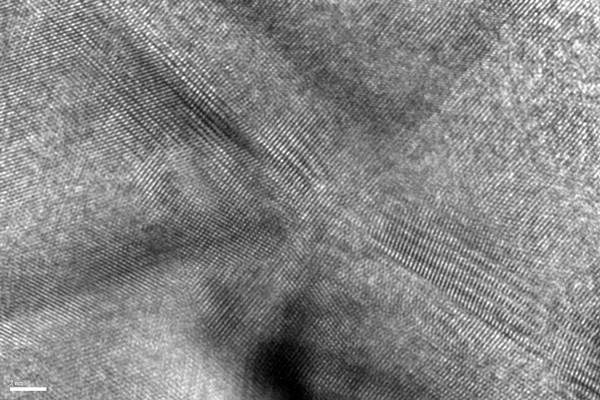

求助钯的十面体SAED,HRTEM分析-5
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bachier

金虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
Pd属于面心立方了,十面体属于五重孪晶结构了,这个不用啥ED分析都知道,高分辨一照就清楚了。十面体其实就是5个四面体通过共享{111}面而成的,所以十面体只有10个111面,啥晶面看你测量的间距了。楼主建议去补习一下晶体结构知识。
5楼2014-04-07 20:57:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bachier

金虫 (职业作家)

引用回帖:
6楼: Originally posted by gs549319 at 2014-04-07 21:26:33
谢谢您的回复!我看了文献也说十面体是孪晶结构!可是从高分辨图看却觉得什么样的晶格间距都有,不单单只有Pd {111}面!如果是这种情况应该怎么弄?...

多重孪晶出现这种情况是正常的,不像单晶,高分辨像。你说的地方估计是那十条晶棱,由于孪晶晶格张力的存在,晶棱地方会出现一些晶格变形的。五重孪晶并不符合几何上五边形的角度关系,每个角为108度。

» 本帖已获得的红花(最新10朵)

10楼2014-04-08 09:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gs549319

木虫 (小有名气)

求大神
2楼2014-04-07 19:10:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gs549319

木虫 (小有名气)

求助 求助
3楼2014-04-07 19:53:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

626939485

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
是否是单晶这个问题当然是要看单个粒子,十面体明显是多重孪晶结构。至于晶面指数这个需要用透射的软件进行标定。不能只做实验啊,关于晶体的一些基础知识必须得搞清楚,发文章的重点在于一些现象、机理的解释。
4楼2014-04-07 20:50:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gs549319

木虫 (小有名气)

引用回帖:
5楼: Originally posted by bachier at 2014-04-07 20:57:27
Pd属于面心立方了,十面体属于五重孪晶结构了,这个不用啥ED分析都知道,高分辨一照就清楚了。十面体其实就是5个四面体通过共享{111}面而成的,所以十面体只有10个111面,啥晶面看你测量的间距了。楼主建议去补习一 ...

谢谢您的回复!我看了文献也说十面体是孪晶结构!可是从高分辨图看却觉得什么样的晶格间距都有,不单单只有Pd {111}面!如果是这种情况应该怎么弄?
6楼2014-04-07 21:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gs549319

木虫 (小有名气)

引用回帖:
4楼: Originally posted by 626939485 at 2014-04-07 20:50:31
是否是单晶这个问题当然是要看单个粒子,十面体明显是多重孪晶结构。至于晶面指数这个需要用透射的软件进行标定。不能只做实验啊,关于晶体的一些基础知识必须得搞清楚,发文章的重点在于一些现象、机理的解释。

谢谢您的建议!我也知道十面体是孪晶结构!可是从HRTEM图看,它并不是每个面都是{111}面,那这种情况应该怎么处理呢?
7楼2014-04-07 21:33:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛虻吹泡泡

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
gs549319: 金币+5, ★★★★★最佳答案 2014-04-08 09:57:53
你的十面体太大了,所以高分辨看不到全貌的很正常,选作局部,你的傅里叶转变没有将十面体的特征体现出来,下面这个和你做的很像
http://onlinelibrary.wiley.com/d ... .201400003/abstract
8楼2014-04-07 22:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

626939485

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
gs549319: 金币+5, ★★★★★最佳答案 2014-04-08 09:50:46
引用回帖:
6楼: Originally posted by gs549319 at 2014-04-07 21:26:33
谢谢您的回复!我看了文献也说十面体是孪晶结构!可是从高分辨图看却觉得什么样的晶格间距都有,不单单只有Pd {111}面!如果是这种情况应该怎么弄?...

晶体中是存在缺陷的,例如堆积层错,所以晶格条纹间距不可能都是一样的

[ 发自手机版 http://muchong.com/3g ]
9楼2014-04-07 23:44:15
