[求助] 热流固耦合关于fluent计算结果面对流传热系数分布输出的结果跟原计算结果不一致 已有2人参与

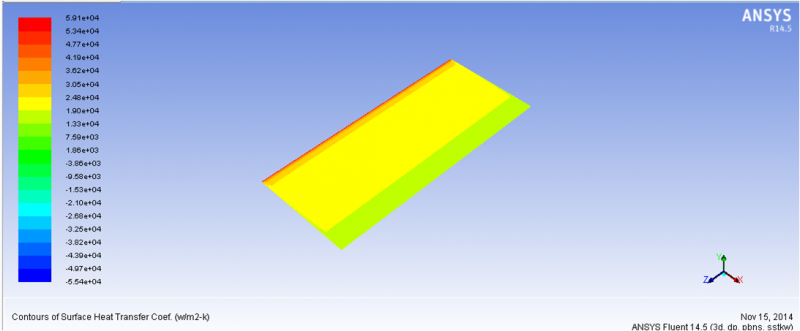

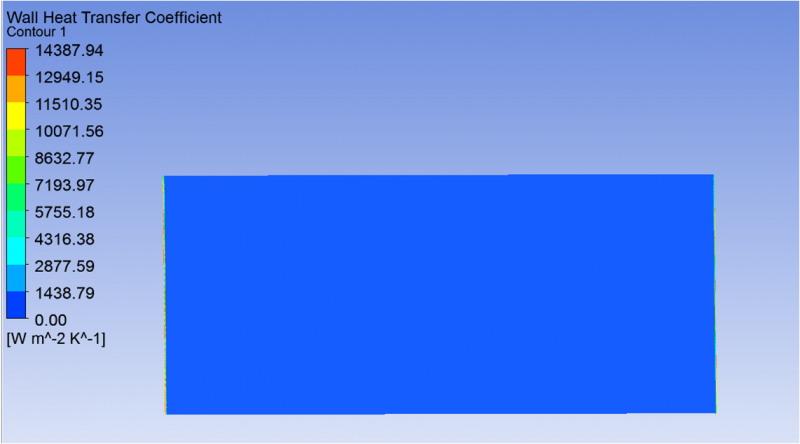

如题,我在workbench平台下做热流固耦合分析,中间需要将fluent算出的温度场输出到热力学分析计算固体的温度分布进一步进行热应力分析,但是在输出fluent里面的面热对流系数时对应不上,如图1、2所示。图1为fluent里面contours显示的流体壁面的热对流系数分布,图2为CFD-POST输出的热对流系数分布,明显图2输出的是错的,但是不知道为什么?请问各位大神有没有遇到过这种情况呢?我以前算的从来没有遇到过这样的

热流固耦合关于fluent计算结果面对流传热系数分布输出的结果跟原计算结果不一致


热流固耦合关于fluent计算结果面对流传热系数分布输出的结果跟原计算结果不一致-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

上下求锁

银虫 (小有名气)

引用回帖:
3楼: Originally posted by 呶呶呶呶 at 2014-11-17 07:08:18
我的问题已经解决、这里也给后面的虫友一个提示、就是cfd-post不支持fluent并行计算的结果

还有这个说法,是不是你那两个换热系数不是同一个东西,我看名字都不一样
4楼2014-11-17 14:43:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

呶呶呶呶

铜虫 (小有名气)

有没有大神遇到这种情况的啊……

[ 发自小木虫客户端 ]
2楼2014-11-15 22:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呶呶呶呶

铜虫 (小有名气)

我的问题已经解决、这里也给后面的虫友一个提示、就是cfd-post不支持fluent并行计算的结果

[ 发自小木虫客户端 ]
3楼2014-11-17 07:08:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呶呶呶呶

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by 上下求锁 at 2014-11-17 14:43:13
还有这个说法,是不是你那两个换热系数不是同一个东西,我看名字都不一样...

是的!这里我对比的也不对、之前是fluent计算结果跟cfd-post的不一致一直不知道为什么、后来发现我之前都是单核计算、就这个算例太大了进行的并行计算、结果还不能进行下面的热分析、只能用单核

[ 发自小木虫客户端 ]
5楼2014-11-17 15:41:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)

引用回帖:
5楼: Originally posted by 呶呶呶呶 at 2014-11-17 15:41:41
是的!这里我对比的也不对、之前是fluent计算结果跟cfd-post的不一致一直不知道为什么、后来发现我之前都是单核计算、就这个算例太大了进行的并行计算、结果还不能进行下面的热分析、只能用单核
...

你并行运算指的是不是软件打开时候设的核数,好像还有一种几台电脑参与的并行计算
6楼2014-11-17 16:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呶呶呶呶

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by 上下求锁 at 2014-11-17 16:44:53
你并行运算指的是不是软件打开时候设的核数,好像还有一种几台电脑参与的并行计算...

是的,我的是单机多核并行

[ 发自小木虫客户端 ]
7楼2014-11-17 17:00:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小虫子被鸟吃

新虫 (小有名气)

怪不得,我试试我的结果
8楼2014-11-18 15:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)

引用回帖:
3楼: Originally posted by 呶呶呶呶 at 2014-11-17 07:08:18
我的问题已经解决、这里也给后面的虫友一个提示、就是cfd-post不支持fluent并行计算的结果

怎么不支持,我的结果就显示出来了
金币的价值在于创造有质量的帖子
9楼2014-11-18 16:21:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
7楼: Originally posted by 呶呶呶呶 at 2014-11-17 17:00:18
是的,我的是单机多核并行
...

我也是单机多核计算的,我的就行!!!
金币的价值在于创造有质量的帖子
10楼2014-11-18 16:23:17
