fluent热流耦合仿真计算求助 已有2人参与
|
|

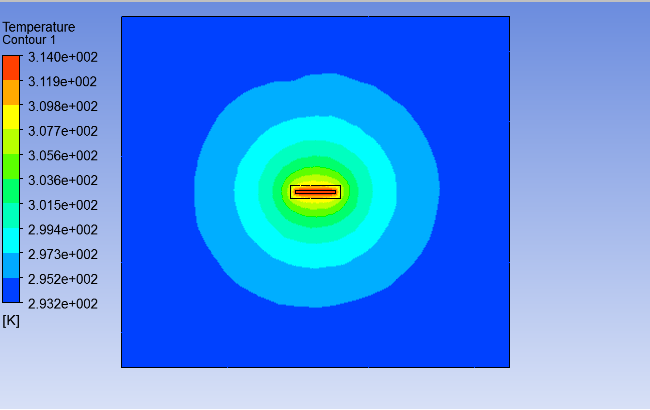

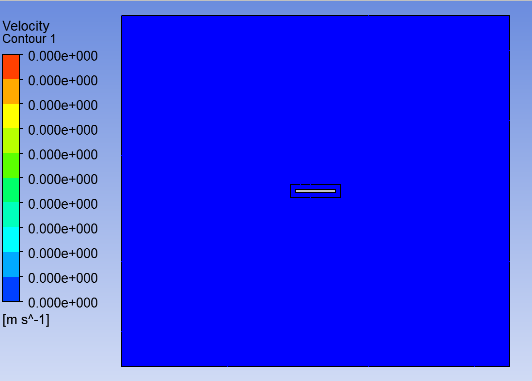

模型很简单，在封闭的空间中有一个铜导体，通有电流加热，现在对封闭空间空气的温度分布进行仿真，封闭空间是立方体，由薄铝板围成。 我首先在ansoft里面算出铜导体的发热功率，导入到fluent里面，在封闭空间六个边界面上的边界条件是对流散热系数，侧面是5，上表面8，底面3，外界T=293.15K，其他的没有设置，但只用了1次迭代就求出了结果，这似乎不太正确吧？而且空气的流速为0，我将模型传了上来，请各位虫友帮我分析一下，哪里设置出问题了？  liusu.png  wendu.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : juxingpai.wbpz
2014-11-09 15:19:07, 39.65 M
