| 查看: 3068 | 回复: 16 | ||
barryjia1024木虫 (著名写手)
|
[求助]
fluent在模拟电子元件散热过程中遇到的问题 已有2人参与
|
|

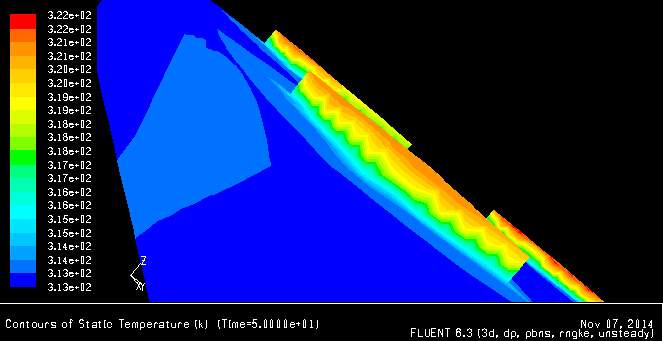

模型是四个元器件通过散热器进行散热，散热器采用风扇进行强制对流换热(元器件未在流体区域内) 想要得到的是散热器的温度分布，从而分析散热器尺寸怎样时既能保证一定的散热效果，又能节约成本。 1.在gambit中已产生元器件与散热器的耦合面，以及散热器与流体区域的耦合面 2.fluent中将四个元器件当做热源设置 问题：进行计算的时候，发现温度分布如图， 不知道为什么元器件的热量不是均匀分布，向散热器传递，而是下部直接被散热器冷却了。 是不是因为设置的元器件热导率(1)远小于散热器(201)？ 还望大神们帮忙解惑，谢谢！  1.jpg  2.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 1.cas
2014-11-07 14:38:32, 4.81 M
» 猜你喜欢
(出分啦!!!)26 考研调剂 20w+调剂信息火速更新中！【捡漏】qq 群：1087823172
已经有79人回复
-
085600材料工程一志愿中科大总分312求调剂
已经有6人回复
-
311求调剂
已经有6人回复
-
高分子化学与物理调剂
已经有4人回复
-
化工专硕348，一志愿985求调剂
已经有5人回复
-
博士自荐
已经有3人回复
-
求环氧树脂研发1名
已经有11人回复
-
博士推荐
已经有5人回复
-
0856材料求调剂
已经有9人回复
-
285求调剂
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Fluent模拟泄漏相关问题
已经有5人回复
- ansys 15.0下的fluent，计算过程中出现license lost现象，怎么办
已经有17人回复
- 用fluent模拟洗衣机甩干衣服的过程，怎么建立模型？
已经有7人回复
- fluent封闭流场的遇到的一些问题，麻烦大家来探讨一下，求大神指点。多谢各位
已经有9人回复
- fluent中松弛因子的设置问题
已经有7人回复
- fluent模拟喷雾过程相关问题求助
已经有34人回复
- Fluent仿真电池冷却，遇到传热边界条件设置的问题，请教，附图片
已经有4人回复
- fluent中离散相模型遇到的问题，求高手指点
已经有9人回复
- Fluent计算过程中出现的一个小问题（大家帮忙解释一下）
已经有11人回复
- fluent 求助 在计算过程中显示一个面上受力（force）的时间图
已经有12人回复
- FLUENT模拟流-固耦合散热
已经有132人回复
- FLUENT迭代中的问题
已经有3人回复
- 在做fluent例子的时候遇到了问题，发现无法进行迭代计算，求教大家
已经有9人回复
- fluent中的数据统计问题
已经有9人回复
- fluent遇到的问题
已经有4人回复
- 【求助】用fluent模拟超重力气液流体动力模型和传质过程，中间有化学吸收反应，fluent
已经有23人回复
- 【求助】Fluent中的对称问题
已经有10人回复
- 【求助】有关fluent中DPM模型的模拟问题
已经有16人回复
barryjia1024
木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 18875.5
- 帖子: 1170
- 在线: 17.7小时
- 虫号: 1450440
- 注册: 2011-10-19
- 性别: GG
- 专业: 工程热物理相关交叉领域
2楼2014-11-07 17:23:02
3楼2014-11-10 08:06:05
barryjia1024
木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 18875.5
- 帖子: 1170
- 在线: 17.7小时
- 虫号: 1450440
- 注册: 2011-10-19
- 性别: GG
- 专业: 工程热物理相关交叉领域
4楼2014-11-10 08:56:58
5楼2014-11-10 10:17:52
barryjia1024
木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 18875.5
- 帖子: 1170
- 在线: 17.7小时
- 虫号: 1450440
- 注册: 2011-10-19
- 性别: GG
- 专业: 工程热物理相关交叉领域
6楼2014-11-10 11:00:39
|
你看啊，你用heat flux做热源的时候是不是表示两个界面之间有一个热量的传递流量的限制了，如果用couple的默认设置的话是两个界面之间的热量传递不受限制，还是默认为导热性能最好的或者最差的流量，如果你给couple设定一个值是不是就对这两个材料之间的热流量做了一个限制，至于什么值是合理的我也不知道，我也受困于这个问题呢，问了身边的人只能说一个一个试，我觉得还是得搞清楚这个couple里的generation rate跟heat flux是什么意思，是不是heat flux就是指的面热源，还是一种热通量，而generation rate 是体热源or生热率，其实还有个wall,是不是heat flux*wall=generation rate。 上面这些问题我也在思考呢，哪位路过的大神看到了指点指点我们吧，谢谢拉！！！ |
