[求助] 两相流FLUENT分离出现问题 已有3人参与

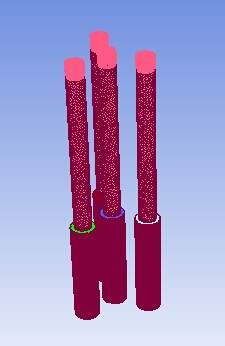

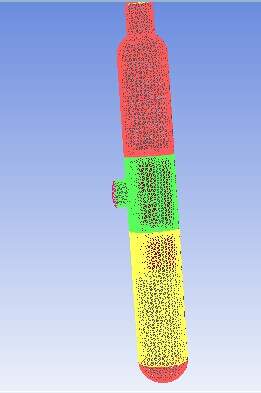

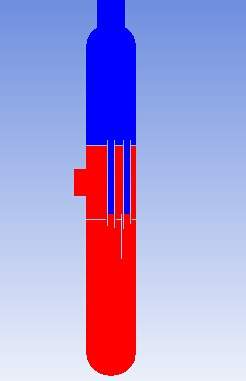

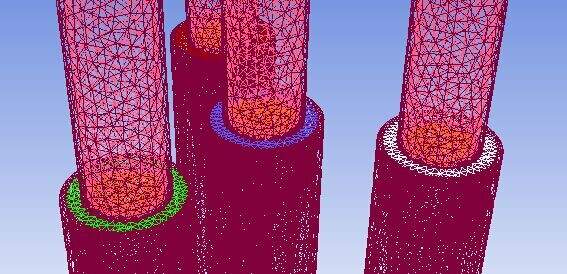

我做的是一个4管的旋风分离器,在单管的入口设置了交界面,用来查看数据。但是在模拟的时候一直出现问题,感觉流体没有从单管的出口出去,在交界面处就断了,求指导。

两相流FLUENT分离出现问题


两相流FLUENT分离出现问题-1


两相流FLUENT分离出现问题-2


两相流FLUENT分离出现问题-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fsc711

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
很明显是网格没有连通。请楼主去检查网格之间的连接关系,或者重新划分网格。
没有智商的差距,只有努力地不同!
2楼2014-10-29 13:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2457

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by fsc711 at 2014-10-29 13:53:56
很明显是网格没有连通。请楼主去检查网格之间的连接关系,或者重新划分网格。

谢谢,可是怎么检查网格之间的连接关系呢?只要是被interface隔开的部分我都建立了流体域的。
3楼2014-10-29 15:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2457

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by fsc711 at 2014-10-29 13:53:56
很明显是网格没有连通。请楼主去检查网格之间的连接关系,或者重新划分网格。

我发现在FLUENT中单管内部自动生成了一些面,这些截面阻挡了气体的上升,但是无法删除,设置成interior也不行,应该怎么办呢?
4楼2014-10-29 20:39:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fsc711

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
2457: 金币+5, ★★★很有帮助 2014-10-30 17:53:59
这些面可能是你在建模的时候生成的。你尝试着重新做一个单管网格检查是否还有您说的阻挡拦截面。如果没有就是正确方法。
没有智商的差距,只有努力地不同!
5楼2014-10-30 00:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老胡fluent

金虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
交界面设置成内部面了么,要不然fluent认为是wall的

[ 发自小木虫客户端 ]
6楼2014-10-30 06:24:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2457

铁虫 (小有名气)

引用回帖:
5楼: Originally posted by fsc711 at 2014-10-30 00:13:54
这些面可能是你在建模的时候生成的。你尝试着重新做一个单管网格检查是否还有您说的阻挡拦截面。如果没有就是正确方法。

没有
7楼2014-10-30 17:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2457

铁虫 (小有名气)

引用回帖:
6楼: Originally posted by 老胡fluent at 2014-10-30 06:24:51
交界面设置成内部面了么,要不然fluent认为是wall的

设置了的,interior
8楼2014-10-30 17:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyfwd

木虫 (小有名气)

是fluent里面没设置interface吧?
9楼2014-10-31 12:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2457

铁虫 (小有名气)

引用回帖:
9楼: Originally posted by zyfwd at 2014-10-31 12:35:07
是fluent里面没设置interface吧?

很明显设置了的啊,而且在边界条件那一块也改成了interior
10楼2014-11-04 09:11:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
