| 查看: 1029 | 回复: 3 | ||
[求助]
求助！帮着看看我的apdl哪里的问题，热分析，结果温度没有变化啊！ 已有1人参与
|
|

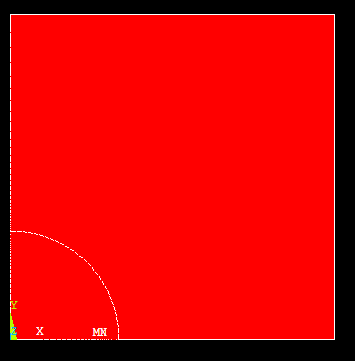

/FILNAME,EXERCISE1 /TITLE,TRANSIENT THERMAL ANALYSIS TO A SPHERE /RREP7 ET,1,PLANE55 KEYOPT,1,3,1 MP,KXX,1,0.184 MP,DENS,1,2200 MP,C,1,725 MP,KXX,2,0.12 MP,DENS,2,2400 MP,C,2,540 RECTNG,0,0.3,0,0.3 PCIRC,0.1,0,0,90 AOVERLAP,ALL NUMCMP,AREA NUMCMP,LINE ASEL,S,,,1 AATT,1,1,1 ASEL,S,,,2 AATT,2,1,1 /TITLE,GEOMETRIC MODEL APLOT MSHAPE,O,2D MSHKEY,1 LPLOT /PNUM,LINE,1 /PNUM,AREA,1 /REPLOT LSEL,S,LINE,,4,5 LESIZE,ALL,,,30,0.1 LSEL,S,LINE,,6,7 LESIZE,ALL,,,32,0.1 LSEL,S,LINE,,3 LESIZE,ALL,,,30 ALLSEL LCCAT,2,1 MAT,1 AMESH,1 MAT,2 AMESH,2 /TITLE,ELEMENTS IN MODEL EPLOT FINISH /SOLU ANTYPE,TRANS TIMINT,OFF TIME,0.01 DELTIM,0.01 ESEL,S,MAT,,1 NSEL,S D,ALL,TEMP,427 SFA,2,1,CONV,5,20 TOFFST,273 ALLSEL SOLVE TIMINT,ON TIME,600 DELTIM,26,2,200 AUTOTS,ON DDELE,ALL,TEMP OUTRES,,ALL SOLVE FINISH /POST 1 SET,LAST ESEL,S,MAT,,1 NSLE,S PLNSOL,TEMP ALLSEL ESEL,S,MAT,,2 NSLE,S PLNSOL,TEMP ALLSEL FINISH 谢啦！  ml1出图.png |
