[求助] gambit画薄膜网格问题

万能的虫友,麻烦给点帮助。最近在画薄膜网格的问题,但画出的网格总不太好,希望能给点指导。

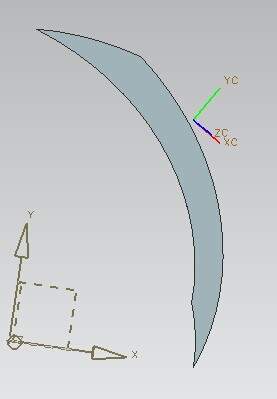

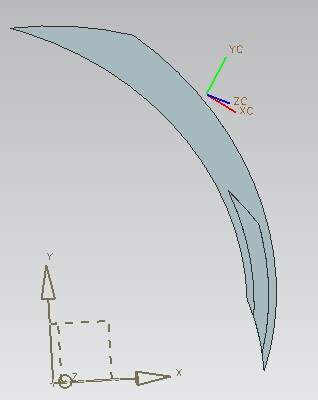

图1为一个螺旋槽(由左右两根螺旋线和上下两个同心圆的一段圆弧组成),厚度为0.001mm,它的上表面还有个螺旋槽,厚度为0.040mm,它们组合在一起为图2所示,
然后在画网格时,由于存在尖角以及厚度方向和径向等尺寸相差太大,总会出现问题,烦请各路虫友给支个招,不甚感激。

gambit画薄膜网格问题
图1


gambit画薄膜网格问题-1
图2
