小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 粉末晶体 » 求大神帮忙分析下XRD图谱
71/1返回列表
查看: 2502  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jinlifu

铁虫 (初入文坛)

[求助] 求大神帮忙分析下XRD图谱 已有2人参与

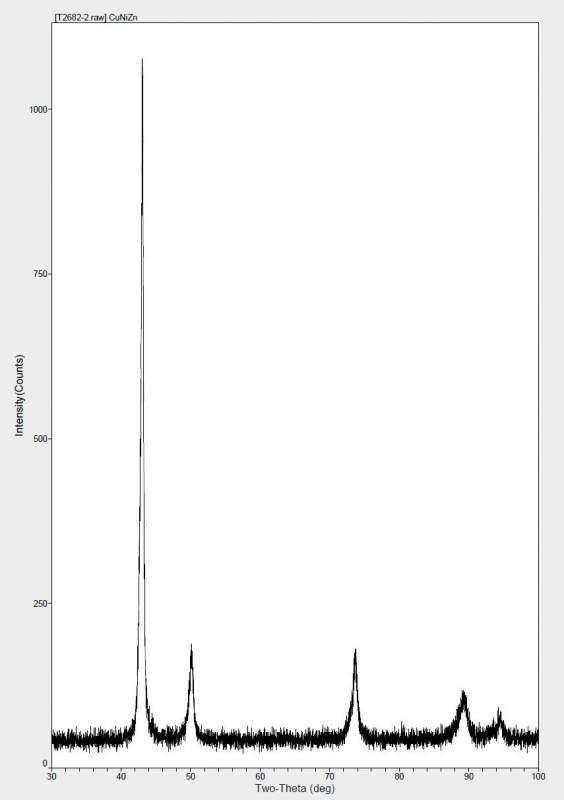

我做的CuNiZn合金的XRD图谱，结果用Jade分析出来只有Cu这一种物质，图谱上面5个峰都对应这种物质，为什么会出现这种情况啊？
对应的PDF卡片信息和图谱如下：
PDF#04-0836: QM=Common(+); d=Diffractometer; I=(Unknown)
Copper, syn
Cu
Radiation=CuKa1        Lambda=1.5406        Filter=
Calibration=        2T=43.297-144.714        I/Ic(RIR)=
Ref: Level-1 PDF

Cubic,  Fm-3m(225)        Z=4        mp=
CELL: 3.615 x 3.615 x 3.615 <90.0 x 90.0 x 90.0>        P.S=
Density(c)=8.95        Density(m)=        Mwt=        Vol=47.2
Ref: Ibid.

Strong Lines: 2.09/X  1.81/5  1.28/2  1.09/2  0.83/1  0.81/1  1.04/1

2-Theta    d(?)   I(f)  ( h k l)   Theta  1/(2d)   2pi/d  n^2
43.297  2.0880  100.0  ( 1 1 1)  21.648  0.2395  3.0092    3
50.433  1.8080   46.0  ( 2 0 0)  25.216  0.2765  3.4752    4
74.130  1.2780   20.0  ( 2 2 0)  37.065  0.3912  4.9164    8
89.931  1.0900   17.0  ( 3 1 1)  44.965  0.4587  5.7644   11
95.139  1.0436    5.0  ( 2 2 2)  47.570  0.4791  6.0207   12
116.918  0.9038    3.0  ( 4 0 0)  58.459  0.5532  6.9520   16
136.507  0.8293    9.0  ( 3 3 1)  68.253  0.6029  7.5765   19
144.714  0.8083    8.0  ( 4 2 0)  72.357  0.6186  7.7733   20

求大神帮忙分析下XRD图谱
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-09 21:34:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwyygg0520

新虫 (文坛精英)

头大不怕雨淋

【答案】应助回帖

感谢参与，应助指数 +1
对谱像极了Cu的衍射谱并不意味着就是Cu。可能是因为你的目标相也是立方，并且晶胞参数跟Cu接近。
赞一下 回复此楼
2楼2014-10-10 01:03:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海洋之心24

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你检索出来的物相在峰位上面都没有什么偏移么？XRD检测出来的是晶体的结构，如果结构类似确实有可能出现很多峰位重叠的问题，晶体的化学成分测定的话你还是做一个能谱吧
赞一下 回复此楼
努力向前，决不后退~
3楼2014-10-10 08:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinlifu

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 海洋之心24 at 2014-10-10 08:46:55
你检索出来的物相在峰位上面都没有什么偏移么？XRD检测出来的是晶体的结构，如果结构类似确实有可能出现很多峰位重叠的问题，晶体的化学成分测定的话你还是做一个能谱吧

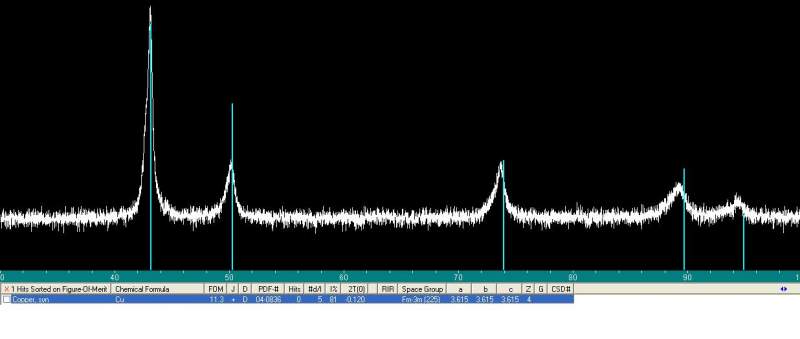

有偏移，现在就是不清楚峰位到底有没有重叠
求大神帮忙分析下XRD图谱-1
赞一下 回复此楼
4楼2014-10-10 10:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinlifu

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 海洋之心24 at 2014-10-10 08:46:55
你检索出来的物相在峰位上面都没有什么偏移么？XRD检测出来的是晶体的结构，如果结构类似确实有可能出现很多峰位重叠的问题，晶体的化学成分测定的话你还是做一个能谱吧

有偏移，图在下面
回复此楼
5楼2014-10-10 12:32:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海洋之心24

木虫 (著名写手)

【答案】应助回帖

对比标准Cu的pdf卡片相当于整体左移了，你做的是合金，基体应该是铜吧，然后其它元素掺杂到以Cu为基体的晶格中，衍射峰位移代表晶格常数的变化，我觉得有可能是你在元素掺杂过程中晶格常数发生了变化，布拉格方程指出，衍射角度增大说明晶格间距变小，对应晶胞体积增大，你用jade查一下晶胞体积看看是不是这个情况
赞一下 回复此楼
努力向前，决不后退~
6楼2014-10-11 10:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinlifu

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by 海洋之心24 at 2014-10-11 10:29:52
对比标准Cu的pdf卡片相当于整体左移了，你做的是合金，基体应该是铜吧，然后其它元素掺杂到以Cu为基体的晶格中，衍射峰位移代表晶格常数的变化，我觉得有可能是你在元素掺杂过程中晶格常数发生了变化，布拉格方程指 ...

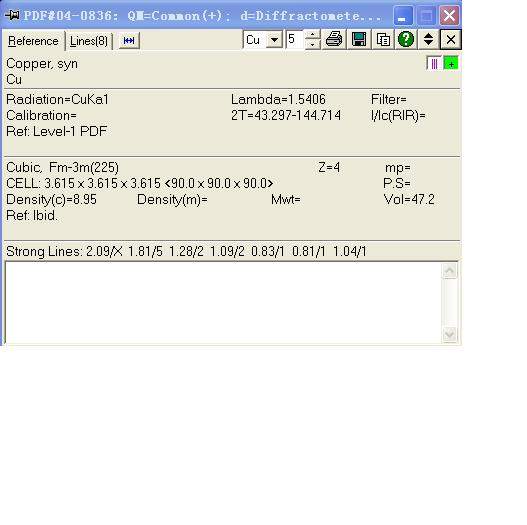

我这个不算是掺杂，厂里拿过来的废合金物料，里面含有很多的杂质，具体含量Cu 56% Ni 18% Zn 16% Fe 2% Pb 1.8% Cr 1.2% S 1.0% 还有很多微量的杂质，总共12种。我看了下Cu的pdf卡片，但是没有查到晶胞体积是否增大，怎么查啊。
求大神帮忙分析下XRD图谱-2
赞一下 回复此楼
7楼2014-10-11 11:31:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
