上下求锁

银虫 (小有名气)

[求助] CFD模拟仿真 已有1人参与

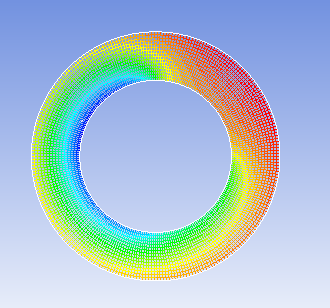

问题描述:气缸外为润滑油,温度为80度,气缸内为低温气体,算得平均温度温度和换热系数(随着转角变化而变化)。我使用二维圆环来模拟,外边施加covention  温度80,换热系数50;内边分成四块每块施加温度和换热系数。所得到结果与实际有些差距。不知道是因为假设错误,还是边界条件不对。


CFD模拟仿真
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sbcfcx

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
上下求锁: 金币+2 2014-09-20 16:13:52
上下求锁: 金币+3, 有帮助 2014-09-25 19:55:07
是否考虑一下对流,导热的影响。就是说,实际当中,假如你的气体,润滑油对气缸有相对运动,那么就必然存在对流换热。但是模拟时,可能对某些方面简化了,所以有了差距。把相关因素考虑进去再算一下,看结果如何。
2楼2014-09-20 15:28:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)

引用回帖:
2楼: Originally posted by sbcfcx at 2014-09-20 15:28:49
是否考虑一下对流,导热的影响。就是说,实际当中,假如你的气体,润滑油对气缸有相对运动,那么就必然存在对流换热。但是模拟时,可能对某些方面简化了,所以有了差距。把相关因素考虑进去再算一下,看结果如何。

已经考虑了,润滑油在气缸外侧,基本上处于层流。对流换热系数取50也算合理。
3楼2014-09-20 16:14:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)

引用回帖:
2楼: Originally posted by sbcfcx at 2014-09-20 15:28:49
是否考虑一下对流,导热的影响。就是说,实际当中,假如你的气体,润滑油对气缸有相对运动,那么就必然存在对流换热。但是模拟时,可能对某些方面简化了,所以有了差距。把相关因素考虑进去再算一下,看结果如何。

哥们,再问一下,为什么设置的换热系数,比如说内表面的,它与fluent里 Reports----surface integrals-----wall fluxs----surface heat transfer coef所得到换热系数面积分的换热系数怎么不一致,甚至差别很大?
4楼2014-09-25 19:57:40
