[求助] 基于CFD的多孔支架的建模分析 已有1人参与

目前在做毕设。要对定向多孔支架进行建模分析,希望得到支架内流场分布和氧的含量分布,来优化支架的设计。
问题:用Fluent模拟的话,应该选用什么物理模型?关于网格划分有什么好的建议?
回复此楼
一个人总在仰望和羡慕着别人的幸福,一回头,却发现自己正被别人仰望和羡慕着。其实,每个人都是幸福的,只是,你的幸福常常在别人眼里。。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cangture

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
fangyc09: 金币+10 2014-05-07 08:40:06
fangyc09: 金币+30 2014-05-07 15:03:23
用欧拉多相流,vof也可以,看具体你需要什么样的过程。
2楼2014-05-05 16:38:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangyc09

新虫 (正式写手)

引用回帖:
2楼: Originally posted by cangture at 2014-05-05 16:38:00
用欧拉多相流,vof也可以,看具体你需要什么样的过程。

我要做的是定向多孔支架,里面含有网络通道,往通道里面灌注培养液,想分析培养液中的溶质(营养物质或氧)在支架内部的分布和通道内的流场和压力分布。
另外,定向多孔支架是各向异性的,轴向和横向扩散率相差很大,是不是应该采用多孔介质,但好像只能各向同性的?
支架很小大约:3*5*10mm^3.
请教了,金币可以给你100+都没问题。
一个人总在仰望和羡慕着别人的幸福,一回头,却发现自己正被别人仰望和羡慕着。其实,每个人都是幸福的,只是,你的幸福常常在别人眼里。。
3楼2014-05-07 08:44:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cangture

木虫 (正式写手)

引用回帖:
3楼: Originally posted by fangyc09 at 2014-05-07 08:44:13
我要做的是定向多孔支架,里面含有网络通道,往通道里面灌注培养液,想分析培养液中的溶质(营养物质或氧)在支架内部的分布和通道内的流场和压力分布。
另外,定向多孔支架是各向异性的,轴向和横向扩散率相差很 ...

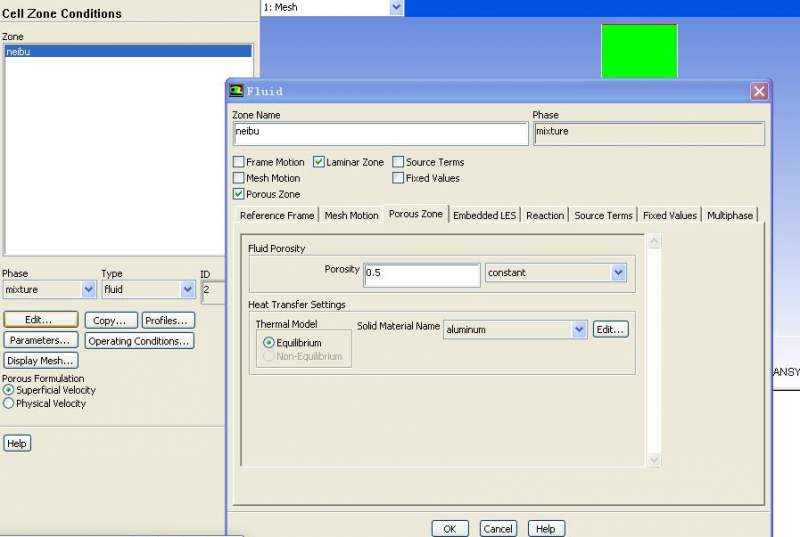

多孔材料设置如下

但是可能达不到你需要的效果,如果建成通道模型的话,又无法各向异性,扩散系数的各向异性可能需要udf,个人觉得不是很容易,你先建成通道模型试一下吧。
基于CFD的多孔支架的建模分析

4楼2014-05-07 12:54:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangyc09

新虫 (正式写手)

引用回帖:
4楼: Originally posted by cangture at 2014-05-07 12:54:26
多孔材料设置如下

但是可能达不到你需要的效果,如果建成通道模型的话,又无法各向异性,扩散系数的各向异性可能需要udf,个人觉得不是很容易,你先建成通道模型试一下吧。

...

好 我先试试 非常感谢
一个人总在仰望和羡慕着别人的幸福,一回头,却发现自己正被别人仰望和羡慕着。其实,每个人都是幸福的,只是,你的幸福常常在别人眼里。。
5楼2014-05-07 15:14:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangyc09

新虫 (正式写手)

引用回帖:
4楼: Originally posted by cangture at 2014-05-07 12:54:26
多孔材料设置如下

但是可能达不到你需要的效果,如果建成通道模型的话,又无法各向异性,扩散系数的各向异性可能需要udf,个人觉得不是很容易,你先建成通道模型试一下吧。

...

嗨,你好。关于多孔介质设置,我有一个问题。
porous zone-->direction x,y and viscous resistance direction 1 and direction 2是什么意思,是不是可以用来表示多孔介质的各向异性?
另外,我想表征支架的tissue zone里面的细胞消耗氧气,只能要reaction吗?有没有其他方法?目前主要这两个问题。谢谢。
一个人总在仰望和羡慕着别人的幸福,一回头,却发现自己正被别人仰望和羡慕着。其实,每个人都是幸福的,只是,你的幸福常常在别人眼里。。
6楼2014-05-16 15:35:46
