[求助] 催化剂TEM图片分析 已有10人参与

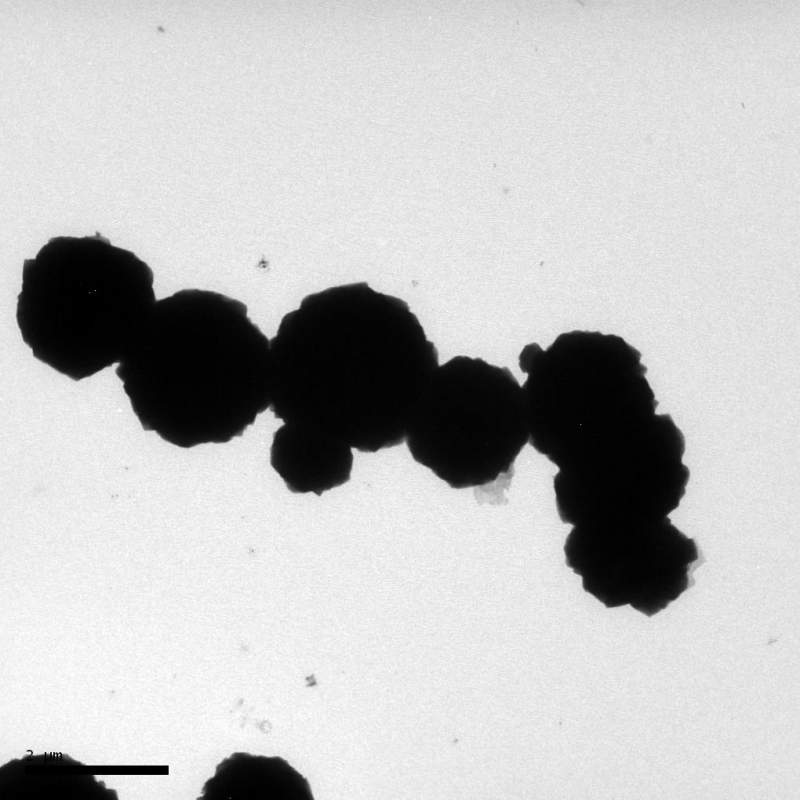

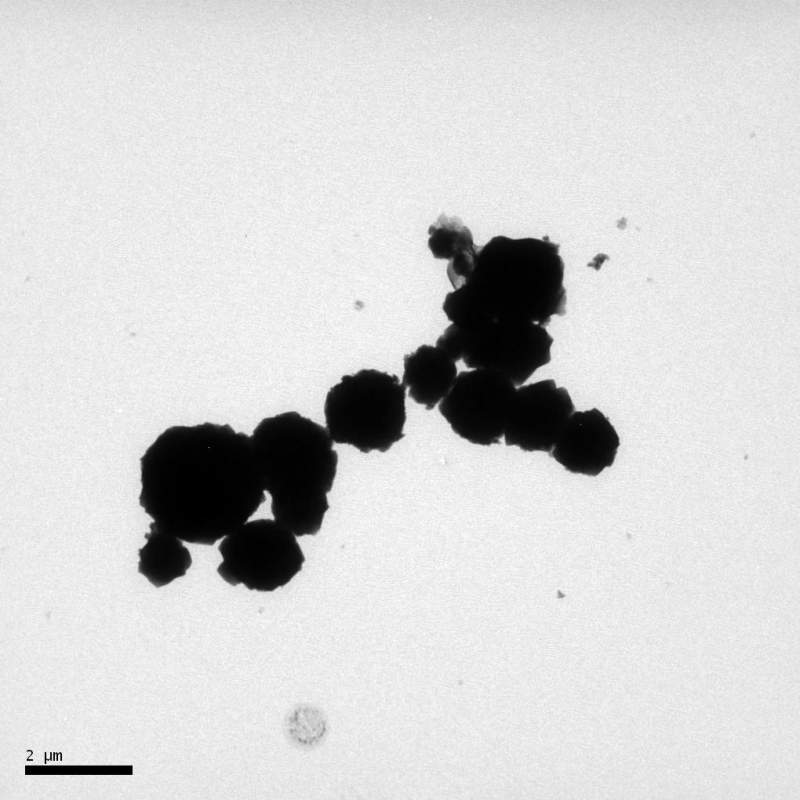

用水热法合成的分子筛做了一次TEM，做出来的图片是这样的，不知道怎么分析，求助各位大神

催化剂TEM图片分析


催化剂TEM图片分析-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-18 16:05:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

笋之未长

新虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-18 19:25:46
对于分子筛，我建议你先做个SEM看整个形貌，然后做TEM，放大倍数尽量高一些，如果可能，做个高分辨电镜
赞一下(2人) 回复此楼
4楼2014-09-18 16:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笋之未长

新虫 (正式写手)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-20 13:02:55
引用回帖:
16楼: Originally posted by 就说我叫萌宝 at 2014-09-19 16:40:33
这个放大3万倍的能不能说明晶粒尺寸就是1微米左右，如果再增大倍数的话，那整个视野里不就只有这一个晶粒了，是这样的吗？...

可以这么说。如果晶粒特别大，做TEM最好选择边角的地方，薄一些，容易看清楚。另外，TEM的时候，建议你同时做个电子衍射，有助于你了解晶型。
而且晶粒特别大的，应该先考虑SEM和XRD。晶粒结晶好，并且是单晶颗粒的话，XRD得到的大小和SEM、TEM应该是相近的。
赞一下(2人) 回复此楼
17楼2014-09-20 09:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笋之未长

新虫 (正式写手)

【答案】应助回帖

★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-18 19:18:58
引用回帖:
5楼: Originally posted by 就说我叫萌宝 at 2014-09-18 16:36:13
好的，谢谢，那这个能说明时发生了团聚还是怎么了，因为连在一起？...

还不能这么说。样品本身就是聚到一块的，制样浓度低一些，或者研磨、超声稍久一些，可能会得到分散很好的颗粒。
另外，你这个分辨率太低，从TEM图看，只有3W倍，这个远远不够。你放大倍数，比如10W，16W等，如何也是这样一串一串的，你可以说颗粒连在一起了。但你现在样品厚度太大，看不出来。
粗看，你这个有大颗粒，你应该放大看看是什么几何形貌。结合高分辨SEM会更好。
希望你下次测样成功得到你要的结果。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

就说我叫萌宝
7楼2014-09-18 17:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
晶粒厚度比较大，建议先测FE-SEM看看外貌，再测试TEM。最好测试前用无水乙醇（不与样品反应的溶剂）分散好，样品不能多，否者出现团聚。
赞一下(1人) 回复此楼
加油！
8楼2014-09-18 19:23:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sheihk

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-18 19:24:04
这种厚度，这种尺寸，这种放大倍数，那只能看看尺寸和外形了。
赞一下 回复此楼
2楼2014-09-18 16:18:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

就说我叫萌宝

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by sheihk at 2014-09-18 16:18:05
这种厚度，这种尺寸，这种放大倍数，那只能看看尺寸和外形了。

放大倍数增加的话，看到的是这种效果
催化剂TEM图片分析-2
赞一下 回复此楼
3楼2014-09-18 16:25:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

就说我叫萌宝

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by 笋之未长 at 2014-09-18 16:32:48
对于分子筛，我建议你先做个SEM看整个形貌，然后做TEM，放大倍数尽量高一些，如果可能，做个高分辨电镜

好的，谢谢，那这个能说明时发生了团聚还是怎么了，因为连在一起？
赞一下 回复此楼
5楼2014-09-18 16:36:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoxg701

荣誉版主 (职业作家)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-18 19:26:02
一次非常不成功的尝试！没有意义，练练手还可以。
赞一下 回复此楼
绳锯木断，水滴石穿
6楼2014-09-18 16:38:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-19 07:35:44
liwentao2010: 应助指数+1 2014-09-19 07:37:14
本帖仅楼主可见
赞一下
9楼2014-09-18 20:26:35
已阅   申请C-EPI   回复此楼   编辑   查看我的主页

545209717

铜虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-09-19 07:36:03
做样品时做浓了，叠在一起，最好重新做样，催化剂的质量放少些
赞一下 回复此楼
做自己的上帝
10楼2014-09-18 20:55:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
