[求助] ANSYS模拟拉伸试样的最大应力位置 已有1人参与

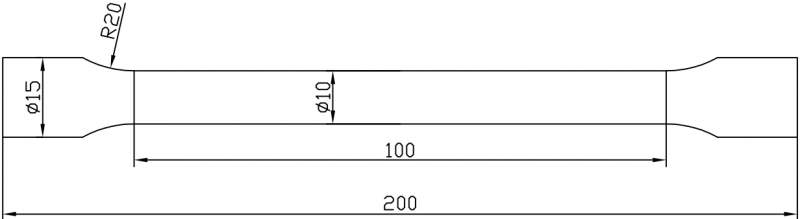

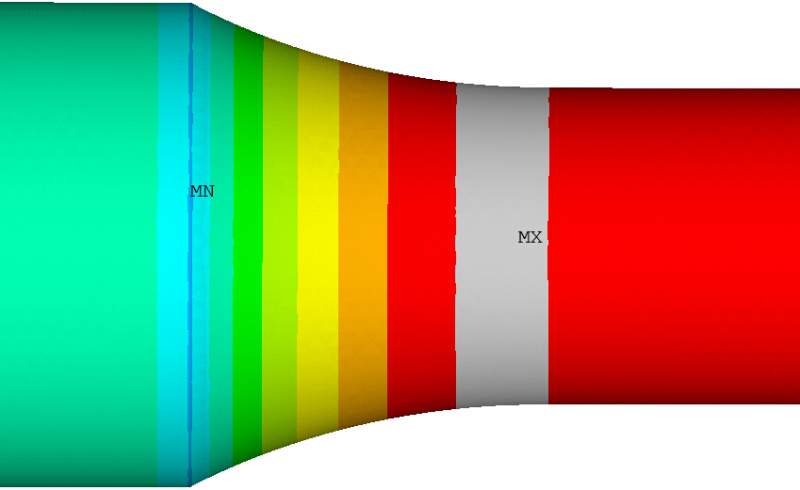

请教各位大侠,我用ANSYS14.0模拟钛棒拉伸,寻找其最大应力位置(即颈缩)。ANSYS的主要参数有:solid187,E=110 GPa,v=0.35,两端施加100 MPa的均布载荷。模拟结果显示,最大应力的位置不在中间部位,而在倒角部分靠近内侧端。请问,这个现象对吗?谢谢!

ANSYS模拟拉伸试样的最大应力位置


ANSYS模拟拉伸试样的最大应力位置-1


ANSYS模拟拉伸试样的最大应力位置-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcalo

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
tanke04658: 金币+5, 有帮助 2014-09-05 16:46:02
不知道你用的是什么材料模型,没看到产生缩颈啊。一般都是可以在中间的,除非你其他地方网格有问题。先使用一个等截面的圆棒拉拉看看
2楼2014-09-05 16:25:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tanke04658

铁杆木虫 (小有名气)

引用回帖:
2楼: Originally posted by chcalo at 2014-09-05 16:25:38
不知道你用的是什么材料模型,没看到产生缩颈啊。一般都是可以在中间的,除非你其他地方网格有问题。先使用一个等截面的圆棒拉拉看看

谢谢参与!材料是钛。我先做一个等截面拉伸看看。
3楼2014-09-05 16:46:13
