[求助] tecplot作图求助已有4人参与

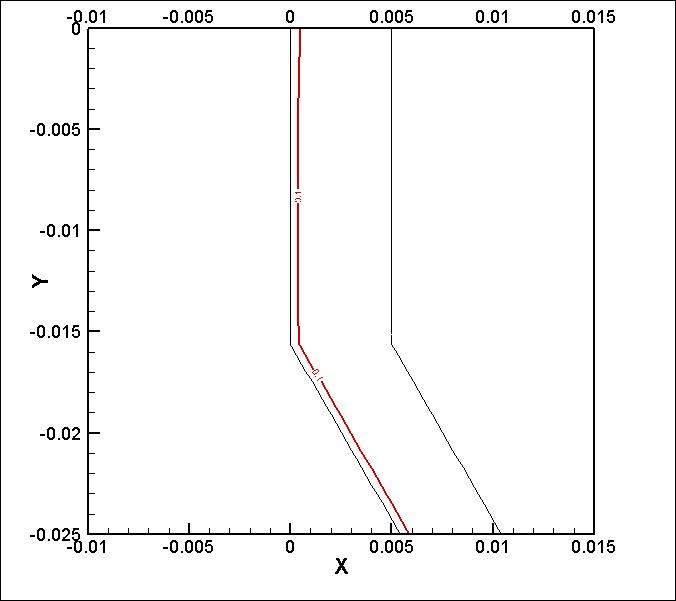

求助tecplot大神,如图所示红线是等值线图,有么有办法求出红线到壁面的距离?小弟想做距离随Y轴变化的图,求大神帮忙指导!
tecplot作图求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
可以目测量取一下
2楼2014-09-05 09:43:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)

引用回帖:
2楼: Originally posted by 小七工作室1 at 2014-09-05 09:43:12
可以目测量取一下

您老真牛
3楼2014-09-05 11:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leedt

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
绿茶冰薄荷: 金币+5, ★★★很有帮助 2014-09-09 09:02:42
我觉得可以利用tecplot中“extract a polyline of points"工具来获得红线上的坐标值,而红线到壁面的距离无外乎就是坐标值的一个简单运算而已
http://weibo.com/312839991
4楼2014-09-08 20:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)

引用回帖:
4楼: Originally posted by leedt at 2014-09-08 20:32:10
我觉得可以利用tecplot中“extract a polyline of points"工具来获得红线上的坐标值,而红线到壁面的距离无外乎就是坐标值的一个简单运算而已

壁面的坐标无法导出阿,况且即使把坐标点找出来也没有办法与壁面的垂足点对应来计算距离
5楼2014-09-08 21:03:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunshunli

木虫 (小有名气)

爱晴柔

【答案】应助回帖

如果你不懂源数据格式的话,目前看也只能放大图像进行目测了。如果懂数据格式,这而已提取出这条线的数据坐标点,算一下就行了
人潮人海有你有我
6楼2014-09-08 23:42:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linechina

新虫 (小有名气)

【答案】应助回帖

使用getdata提取这样图上的数据

[ 发自小木虫客户端 ]
7楼2014-09-09 00:20:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)

引用回帖:
6楼: Originally posted by sunshunli at 2014-09-08 23:42:32
如果你不懂源数据格式的话,目前看也只能放大图像进行目测了。如果懂数据格式,这而已提取出这条线的数据坐标点,算一下就行了

壁面的坐标无法导出阿,况且即使把坐标点找出来也没有办法与壁面的垂足点对应来计算距离
8楼2014-09-09 09:03:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leedt

金虫 (著名写手)

引用回帖:
5楼: Originally posted by 绿茶冰薄荷 at 2014-09-08 21:03:42
壁面的坐标无法导出阿,况且即使把坐标点找出来也没有办法与壁面的垂足点对应来计算距离...

如果壁面是垂直于X轴的话,那到壁面的距离就是X坐标的简单运算,如果避免不是垂直于X轴的话,那也应该知道壁面的表达式,那然后根据点到直线的距离来计算。至于坐标无法导出的问题,如果你的数据结果文件完整的话,应该数据里面是包含了节点的坐标值才对的呀,如果这都没有,那就真是木有办法了
http://weibo.com/312839991
9楼2014-10-08 20:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)

引用回帖:
9楼: Originally posted by leedt at 2014-10-08 20:36:34
如果壁面是垂直于X轴的话,那到壁面的距离就是X坐标的简单运算,如果避免不是垂直于X轴的话,那也应该知道壁面的表达式,那然后根据点到直线的距离来计算。至于坐标无法导出的问题,如果你的数据结果文件完整的话, ...

由于结构不是同一的,下面部分壁面已经不是垂直x轴了。。。而且壁面的坐标也没有办法获得
10楼2014-10-08 22:18:44
