[求助] 小弟用Castep计算拉曼振动频率，数据不知道怎么分析，求高人指点，感激不尽！

数据部分如下，从下面的数据怎么知道哪个是Bi-O或者各个频率的归属呢？
了解到要找对称点，知道空间群和晶体结构要怎么找到对称操作在晶格上的位置，可以画出来吗？
已经有的D2d群的对称元素和我算的怎么不一样呢？空间群确定了对称元素是不变的还是不同样品不同？
物质是Bi2O3，问题有点多，先谢过！
Acoustic sum rule correction <  18.498345 cm-1 applied                   +
+    N    Frequency irrep. ir intensity active          raman active +
+             (cm-1)       ((D/A)**2/amu)                            +
+                                                                         +
+    1    -0.018749 a       0.0000000  N                      N    +
+    2    -0.018749 a       0.0000000  N                      N    +
+    3    -0.010059 b       0.0000000  N                      N    +
+    4    29.377965 c       0.0000000  N                      Y    +
+    5    38.143186 d       0.0000000  N                      Y    +
+    6    40.692874 a       5.5752940  Y                      Y    +
+    7    40.692874 a       5.5752940  Y                      Y    +
+    8    48.253931 c       0.0000000  N                      Y    +
+    9    51.984645 a       1.1874056  Y                      Y    +
+ 10    51.984645 a       1.1874056  Y                      Y    +
+ 11    56.060814 a       0.3566724  Y                      Y    +
+ 12    56.060814 a       0.3566724  Y                      Y    +
+ 13    82.983532 e       0.0000000  N                      N    +
+ 14    90.228821 b       0.2993723  Y                      Y    +
+ 15    98.322382 d       0.0000000  N                      Y    +
+ 16    99.523808 a       0.9428894  Y                      Y    +
+ 17    99.523808 a       0.9428894  Y                      Y    +
+ 18    100.000271 a       0.0115430  Y                      Y    +
+ 19    100.000271 a       0.0115430  Y                      Y    +
+ 20    119.847205 e       0.0000000  N                      N    +
+ 21    122.039652 b       3.3982613  Y                      Y    +
+ 22    122.378139 c       0.0000000  N                      Y    +
+ 23    133.852674 e       0.0000000  N                      N    +
+ 24    135.586434 d       0.0000000  N                      Y    +
+ 25    152.933745 d       0.0000000  N                      Y    +
+ 26    170.514905 e       0.0000000  N                      N    +
+ 27    179.213940 a       1.6873797  Y                      Y    +
+ 28    179.213940 a       1.6873797  Y                      Y    +
+ 29    194.948728 b       10.0182185  Y                      Y    +
+ 30    197.381458 a       13.7378591  Y                      Y    +
+ 31    197.381458 a       13.7378591  Y                      Y    +
+ 32    206.633025 c       0.0000000  N                      Y    +
+ 33    236.276981 a       7.9223470  Y                      Y    +
+ 34    236.276981 a       7.9223470  Y                      Y    +
+ 35    242.295503 a       1.0400527  Y                      Y    +
+ 36    242.295503 a       1.0400527  Y                      Y    +
+ 37    251.432561 c       0.0000000  N                      Y    +
+ 38    266.223912 d       0.0000000  N                      Y    +
+ 39    286.478541 a       23.5863631  Y                      Y    +
+ 40    286.478541 a       23.5863631  Y                      Y    +
+ 41    287.346854 b       0.0081290  Y                      Y    +
+ 42    308.039514 b       43.0935979  Y                      Y    +
+ 43    308.353045 a       12.4916994  Y                      Y    +
+ 44    308.353045 a       12.4916994  Y                      Y    +
+ 45    317.684908 e       0.0000000  N                      N    +
+ 46    317.808774 d       0.0000000  N                      Y    +
+ 47    403.879877 c       0.0000000  N                      Y    +
+ 48    434.577569 e       0.0000000  N                      N    +
+ 49    453.162800 d       0.0000000  N                      Y    +
+ 50    468.249562 a       29.4315418  Y                      Y    +
+ 51    468.249562 a       29.4315418  Y                      Y    +
+ 52    472.419984 e       0.0000000  N                      N    +
+ 53    481.134114 a       56.9699163  Y                      Y    +
+ 54    481.134114 a       56.9699163  Y                      Y    +
+ 55    573.197513 c       0.0000000  N                      Y    +
+ 56    590.574720 b       49.4847193  Y                      Y    +
+ 57    610.507503 a       6.3868734  Y                      Y    +
+ 58    610.507503 a       6.3868734  Y                      Y    +
+ 59    638.334544 a       0.2103021  Y                      Y    +
+ 60    638.334544 a       0.2103021  Y                      Y    +
+ .......................................................................... +
+       Character table from group theory analysis of eigenvectors       +
+                         Point Group =  13, D2d                         +
+ .......................................................................... +
+  Rep  Mul | E 2  -4 2 m                                        +
+          | --------------------                                        +
+ a E 16 | 2  -2 0 0 0                                        +
+ b B    7 | 1 1  -1  -1 1                                        +
+ c A    7 | 1 1  -1 1  -1                                        +
+ d A    7 | 1 1 1 1 1                                        +
+ e B    7 | 1 1 1  -1  -1                                        +
==============================================================================

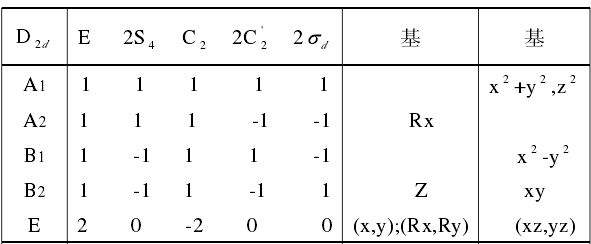

附：晶格振动光谱学-张光演的D2d群对称元素

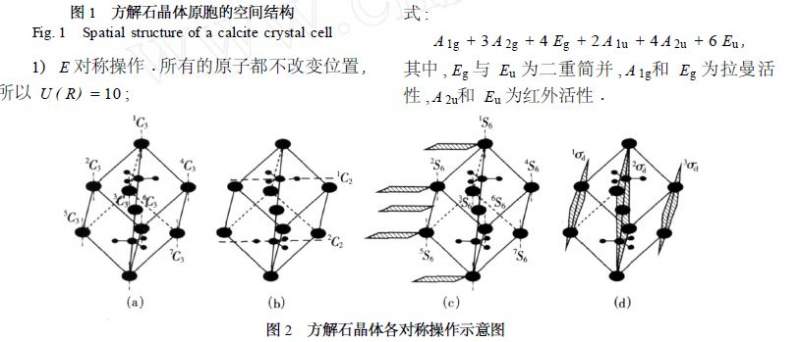

和一种分析方法，那种方法我就是找不到我的物质的对称元素在什么位置。
