[求助] 画出的能带图和文献不一样，哪里错了。 已有2人参与

用vasp计算出能带数据，用origin画的图，可是和文献不一样.请问错在哪里了。

画出的能带图和文献不一样，哪里错了。
文献图


画出的能带图和文献不一样，哪里错了。-1

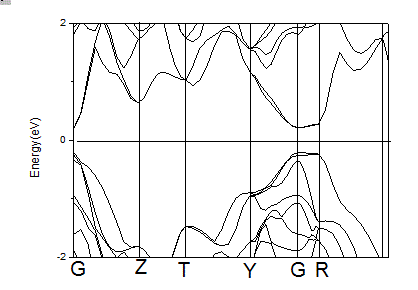

画的图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-26 10:08:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

一谷

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
星期五的天气: 金币+2 2014-08-27 20:33:21
MS得到的K-points的路径有时候与文献中的是不一样的，同样的字母有可能是不同的点，这与建模的方式有关。看你的能带图应该没有多大问题，你再好好看看高对称点设置。
赞一下(1人) 回复此楼
食谷长大。。。
10楼2014-08-27 17:02:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wmy8802217

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
能带图有点像，但是几个高对称点位置不对。。。检查一下kpoint有没有问题，或者看看画图的时候是不是对应错了。
赞一下 回复此楼
凝聚态理论与计算物理
2楼2014-08-26 13:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星期五的天气

金虫 (小有名气)
引用回帖:
2楼: Originally posted by wmy8802217 at 2014-08-26 13:53:56
能带图有点像，但是几个高对称点位置不对。。。检查一下kpoint有没有问题，或者看看画图的时候是不是对应错了。

kpoint路线和文献上的一样。那就是画图出错了？
赞一下 回复此楼
3楼2014-08-26 15:14:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmy8802217

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
星期五的天气: 金币+3 2014-08-27 20:33:12
引用回帖:
3楼: Originally posted by 星期五的天气 at 2014-08-26 15:14:18
kpoint路线和文献上的一样。那就是画图出错了？...

路线一样。。有没可能是你的Kpoint文件写错了呃
赞一下 回复此楼
凝聚态理论与计算物理
4楼2014-08-26 15:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星期五的天气

金虫 (小有名气)
引用回帖:
4楼: Originally posted by wmy8802217 at 2014-08-26 15:30:35
路线一样。。有没可能是你的Kpoint文件写错了呃...

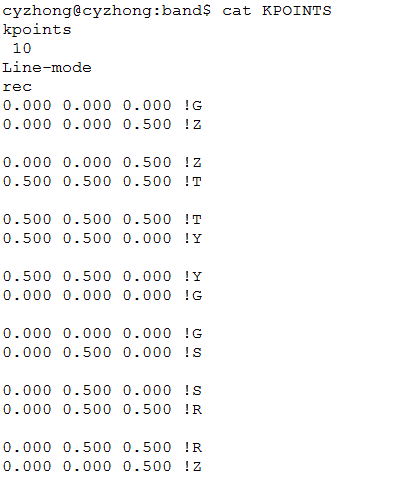

这就是我的kpoint,是用MS得到的。
画出的能带图和文献不一样，哪里错了。-2
KPOINT
赞一下 回复此楼
5楼2014-08-26 15:50:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmy8802217

木虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 星期五的天气 at 2014-08-26 15:50:56
这就是我的kpoint,是用MS得到的。

KPOINT
...

这是什么体系我都不知道- -光知道kpoint没用.....
赞一下 回复此楼
凝聚态理论与计算物理
6楼2014-08-26 17:58:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmy8802217

木虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 星期五的天气 at 2014-08-26 15:50:56
这就是我的kpoint,是用MS得到的。

KPOINT
...

你仔细查查你的计算过程吧
赞一下 回复此楼
凝聚态理论与计算物理
7楼2014-08-26 18:01:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星期五的天气

金虫 (小有名气)
引用回帖:
6楼: Originally posted by wmy8802217 at 2014-08-26 17:58:26
这是什么体系我都不知道- -光知道kpoint没用........

用vasp计算OC12-Si的能带。
赞一下 回复此楼
8楼2014-08-26 19:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星期五的天气

金虫 (小有名气)
引用回帖:
7楼: Originally posted by wmy8802217 at 2014-08-26 18:01:16
你仔细查查你的计算过程吧...

用vasp计算oC12-Si 的能量。
赞一下 回复此楼
9楼2014-08-26 19:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
