[求助] CIF文件的图怎么用Diamond画出来 （有图）谢谢

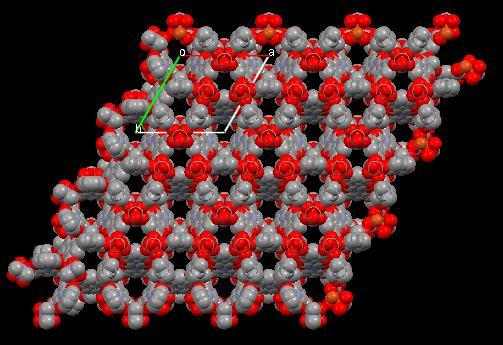

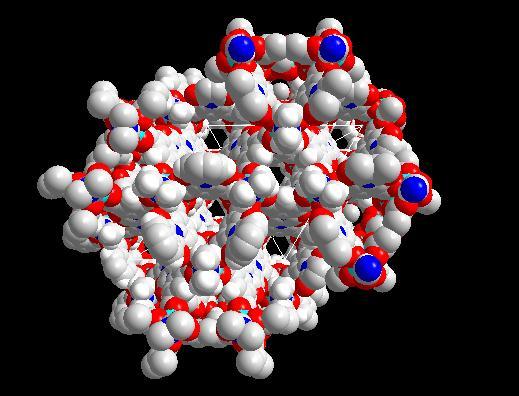

就是CIF文件是从C轴（方向）与Diamond软件导入CIF文件后C轴图不一样 求高手说明怎么画  谢谢




回复此楼

» 收录本帖的淘帖专辑推荐

实验技能

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
人，最不能忘记的，是在你困难时拉你一把的人；最不能结交的，是在你失败时藐视你的人；最不能相信的，是在你成功时吹捧你的人；最不能抛弃的，是和你同创业...
1楼 2012-09-16 20:18:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

suk951

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by googlegood1 at 2012-09-19 08:53:37
步骤是例如：填充模式  diamond里原子设置里面可以变小 从哪里改，因为我真的第一次用着软件，我还以为没人回，很感谢你。...

你选择住构成孔洞的原子，你的应该C和O就行了，用右边的table of atom groups 来选择原子，然后你就能在图片界面中选择住你的原子，鼠标在原子上面点右键，选择edit--atom designs ,在出现的界面中点radius，下面有一个 space-filling 的选择，右边有范德华半径，那里面的长方格就能写数字了，你可以改变半径看看效果。
赞一下(1人) 回复此楼
8楼2012-09-19 11:04:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

suk951

至尊木虫 (著名写手)
这个应该是一样的，只不过你在diamond里面没有cif里面长的多而已
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

googlegood1
2楼2012-09-18 11:21:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googlegood1

金虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by suk951 at 2012-09-18 11:21:50
这个应该是一样的，只不过你在diamond里面没有cif里面长的多而已

我试过放多的  但也不是  就是孔道不明显  不知道能否说说
很感谢  因为我刚学习diamond软件
赞一下 回复此楼
人，最不能忘记的，是在你困难时拉你一把的人；最不能结交的，是在你失败时藐视你的人；最不能相信的，是在你成功时吹捧你的人；最不能抛弃的，是和你同创业...
3楼2012-09-18 16:23:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suk951

至尊木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
linhua0402313: 金币+49, 代楼主给金币 2012-09-19 09:00:41
引用回帖:
3楼: Originally posted by googlegood1 at 2012-09-18 16:23:11
我试过放多的  但也不是  就是孔道不明显  不知道能否说说
很感谢  因为我刚学习diamond软件...

这主要是在于，你要画一个填充图看孔道，还是要准备画一个，发文章
的话，你只要画出，3*3*2或3*3*3的效果就行了，不需要像cif那样那么多，你可以先用球棍模型长，多了就删点，那你就能选择一个合适的大小，在改为填充模式的就行了。方向的话，你就这个方向看就行了，因为cif和diamond的原子半径初始不一样，这样的话，你就可能看着cif上的孔道比较大、明显，所以你就应该在diamond里原子设置里面可以变小点，看看效果有没有改变。
赞一下 回复此楼
4楼2012-09-18 20:47:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googlegood1

金虫 (小有名气)
引用回帖:
4楼: Originally posted by suk951 at 2012-09-18 20:47:34
这主要是在于，你要画一个填充图看孔道，还是要准备画一个，发文章
的话，你只要画出，3*3*2或3*3*3的效果就行了，不需要像cif那样那么多，你可以先用球棍模型长，多了就删点，那你就能选择一个合适的大小，在改为 ...

非常感谢你  觉得你说得很道理，因为我是第一次用diamond软件，能否给出步骤，我给你50个金币。谢谢 ！因为画不出要给老板骂。我通知版主给把我的50金币给你。谢谢！
赞一下 回复此楼
人，最不能忘记的，是在你困难时拉你一把的人；最不能结交的，是在你失败时藐视你的人；最不能相信的，是在你成功时吹捧你的人；最不能抛弃的，是和你同创业...
5楼2012-09-19 08:45:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googlegood1

金虫 (小有名气)
引用回帖:
4楼: Originally posted by suk951 at 2012-09-18 20:47:34
这主要是在于，你要画一个填充图看孔道，还是要准备画一个，发文章
的话，你只要画出，3*3*2或3*3*3的效果就行了，不需要像cif那样那么多，你可以先用球棍模型长，多了就删点，那你就能选择一个合适的大小，在改为 ...

能得到你的帮忙 非常感谢你。你有时间是就帮帮忙给步骤一下，我通知版主给你金币了，你查收一下。谢谢！真的，非常感谢。我只需要2个孔道就行，没必要像CIF文件那么多。谢谢！
赞一下 回复此楼
人，最不能忘记的，是在你困难时拉你一把的人；最不能结交的，是在你失败时藐视你的人；最不能相信的，是在你成功时吹捧你的人；最不能抛弃的，是和你同创业...
6楼2012-09-19 08:51:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googlegood1

金虫 (小有名气)
引用回帖:
4楼: Originally posted by suk951 at 2012-09-18 20:47:34
这主要是在于，你要画一个填充图看孔道，还是要准备画一个，发文章
的话，你只要画出，3*3*2或3*3*3的效果就行了，不需要像cif那样那么多，你可以先用球棍模型长，多了就删点，那你就能选择一个合适的大小，在改为 ...

步骤是例如：填充模式  diamond里原子设置里面可以变小 从哪里改，因为我真的第一次用着软件，我还以为没人回，很感谢你。
赞一下 回复此楼
人，最不能忘记的，是在你困难时拉你一把的人；最不能结交的，是在你失败时藐视你的人；最不能相信的，是在你成功时吹捧你的人；最不能抛弃的，是和你同创业...
7楼2012-09-19 08:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googlegood1

金虫 (小有名气)
引用回帖:
8楼: Originally posted by suk951 at 2012-09-19 11:04:27
你选择住构成孔洞的原子，你的应该C和O就行了，用右边的table of atom groups 来选择原子，然后你就能在图片界面中选择住你的原子，鼠标在原子上面点右键，选择edit--atom designs ,在出现的界面中点radius，下面有 ...

首先谢谢你，我按你的方法试了一下，有一点效果，但不是很大，还是很感谢。填充模式怎么用？
赞一下 回复此楼
人，最不能忘记的，是在你困难时拉你一把的人；最不能结交的，是在你失败时藐视你的人；最不能相信的，是在你成功时吹捧你的人；最不能抛弃的，是和你同创业...
9楼2012-09-19 15:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suk951

至尊木虫 (著名写手)
引用回帖:
9楼: Originally posted by googlegood1 at 2012-09-19 15:48:31
首先谢谢你，我按你的方法试了一下，有一点效果，但不是很大，还是很感谢。填充模式怎么用？...

就是你自己用diamond画的那个东西啊，不是space filling吗，我一般都是说的填充模式。。。
赞一下 回复此楼
10楼2012-09-19 17:54:40
