应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 铸造 » 帮忙看一下热处理方式
61/1返回列表
查看: 1163  |  回复: 5
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

980868796

木虫 (小有名气)

[求助] 帮忙看一下热处理方式已有1人参与

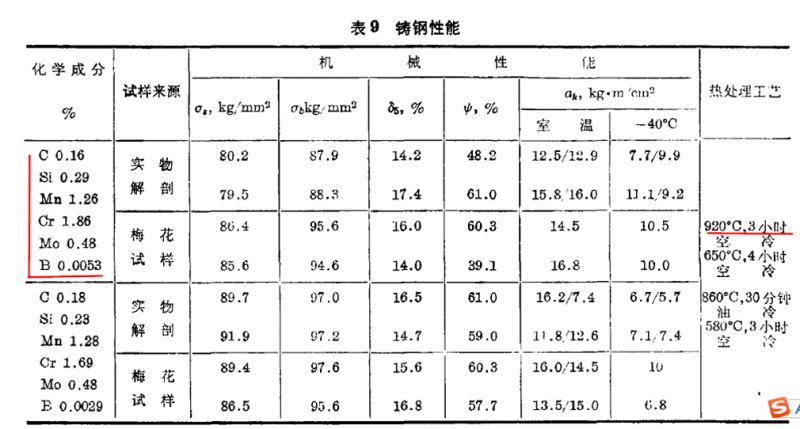

大家给看看先前的空冷是不是预处理，还是单独的处理？

帮忙看一下热处理方式
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-08-10 20:56:10
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
1、920度3小时空冷：
920是奥氏体化温度，3小时是保温时间，空冷是正火。
2、650度4小时空冷：
650度是高温回火温度，4小时是回火保温时间，空冷是回火后的一般冷却方式。
这个热处理工艺是：正火+高温回火。
正火后高温回火的目的是消除正火时合金钢有可能产生的部分马氏体，得到索氏体组织。
赞一下(1人) 回复此楼
稀里糊涂是最高境界
2楼2014-08-10 22:03:18
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

执手凝眸

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 《草原的风》 at 2014-08-10 22:03:18
1、920度3小时空冷：
920是奥氏体化温度，3小时是保温时间，空冷是正火。
2、650度4小时空冷：
650度是高温回火温度，4小时是回火保温时间，空冷是回火后的一般冷却方式。
这个热处理工艺是：正火+高温回火。
...

下面860度30min+油冷是淬火吧，最后又一次高温回火。这是为什么啊
赞一下 回复此楼
3楼2014-08-11 08:23:21
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
980868796: 金币+5, ★★★★★最佳答案 2014-08-11 13:55:24
引用回帖:
3楼: Originally posted by 执手凝眸 at 2014-08-11 08:23:21
下面860度30min+油冷是淬火吧，最后又一次高温回火。这是为什么啊...

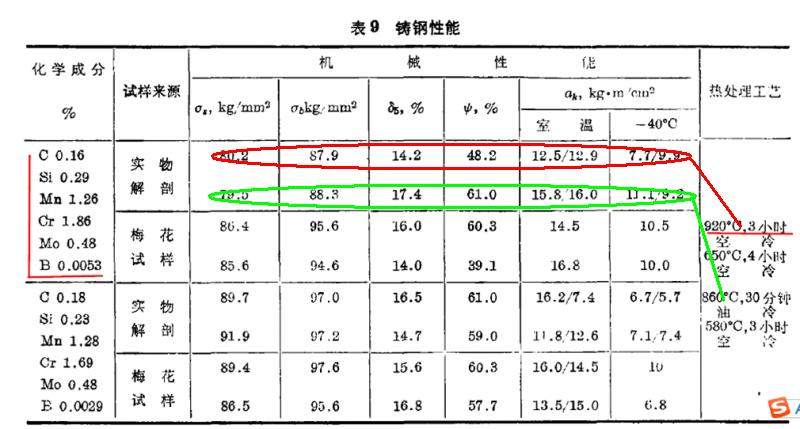

下面的860度30min+油冷是淬火+高温回火=调质处理。每一种热处理工艺都是为了特特定目的而进行的。我估计你没有看懂这个表格数据的意思，这个热处理工艺的意思是：表格里面的数据，上面的是正火+高温回火后得到的数据，下面是调质处理后得到的数据。
帮忙看一下热处理方式-1
赞一下(1人) 回复此楼
稀里糊涂是最高境界
4楼2014-08-11 13:05:19
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

980868796

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 《草原的风》 at 2014-08-11 13:05:19
下面的860度30min+油冷是淬火+高温回火=调质处理。每一种热处理工艺都是为了特特定目的而进行的。我估计你没有看懂这个表格数据的意思，这个热处理工艺的意思是：表格里面的数据，上面的是正火+高温回火后得到的数 ...

明白了，谢谢了
回复此楼
5楼2014-08-11 13:55:26
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)
引用回帖:
5楼: Originally posted by 980868796 at 2014-08-11 13:55:26
明白了，谢谢了...

不客气，共同学习，共同进步。
赞一下 回复此楼
稀里糊涂是最高境界
6楼2014-08-11 23:55:39
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 980868796 的主题更新
61/1返回列表
信息提示
关闭
请填处理意见
关闭
