[求助] 这种倒角怎么画

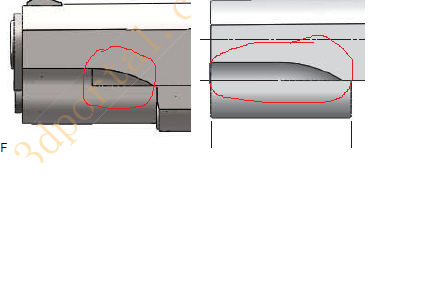

如图，圈起来的倒角是怎么画出来的？

这种倒角怎么画
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-09 10:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nola2014

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
没有严格的尺寸要求就随便划一条曲线，然后使用倒角命令

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
2楼2014-08-09 11:48:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucker_cc

金虫 (小有名气)
拉伸切除，画出倒角形状，切除到下一面，切除到下一个圆弧面。solidworks不清楚，proe可以实现。
赞一下 回复此楼
3楼2014-08-09 11:51:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
忘了说了，是用Pro/E4.0画
赞一下 回复此楼
4楼2014-08-09 13:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

azy11

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
-YUN-: 金币+5, ★★★★★最佳答案 2014-08-10 15:26:57
画出形状草图进行扫描-切除
赞一下 回复此楼
5楼2014-08-09 13:22:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maitian_01

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
-YUN-: 金币+2, ★有帮助, 已经用扫描切除做出来了，用可变扫描的话那条控制形状的曲线不知道怎么画 2014-08-10 15:32:03
不知道你用的什么绘图软件，软件不一样画法也不一样

[ 发自小木虫客户端 ]
赞一下 回复此楼
爱自己所爱。
6楼2014-08-09 17:17:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
6楼: Originally posted by maitian_01 at 2014-08-09 17:17:11
不知道你用的什么绘图软件，软件不一样画法也不一样

我用pro/e

[ 发自手机版 http://muchong.com/3g ]
回复此楼
7楼2014-08-09 17:25:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maitian_01

木虫 (正式写手)
引用回帖:
7楼: Originally posted by -YUN- at 2014-08-09 17:25:12
我用pro/e
...

用可变截面扫描切除

[ 发自小木虫客户端 ]
赞一下 回复此楼
爱自己所爱。
8楼2014-08-09 23:10:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seszz4118

铁虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
-YUN-: 金币+2, ★有帮助, 用Pro/e，也是扫描切除 2014-08-10 15:35:01
可以实现，扫描切除，SolidWorks
赞一下 回复此楼
9楼2014-08-10 10:53:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
