[交流] 这个图可以画出来吗？

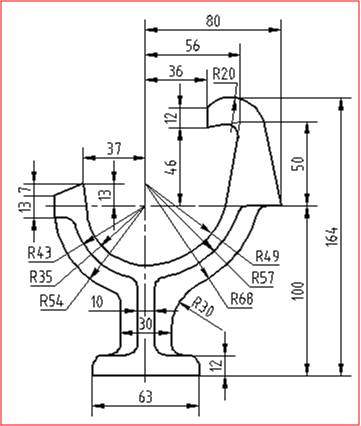

我最近在自学CAD，这是课件里的练习题，我总觉得这张图少了一些标注，圆角的部分没给半径或者角度的任何信息，是不是题目给的信息不全呢？

这个图可以画出来吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-23 10:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

从这再次出发

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以画，没标注的圆角你可以看着随便给，看起来比较和谐就好
赞一下(1人) 回复此楼
潜龙 勿用
17楼2014-05-08 22:44:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mjhfutjd

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以画的，倒圆角默认就可以了。只有右上角内圆弧没有标注尺寸，可以按直径20画。其他部分以相切画就可以了。
赞一下 回复此楼
2楼2014-04-23 13:30:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

缅甸猫

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
图没问题，只是没有倒角尺寸，右上内圆也只是倒角问题

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-04-23 15:34:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

handsomewuya

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以画出来的，定位尺寸都很齐全，至于没标注的圆角，你只是做练习，知道圆角怎么画就行了吧，没必要扣这些细节。
赞一下 回复此楼
4楼2014-04-23 15:48:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtxzxs

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一般图的右下角会有未注圆角是多少，未注倒角是多少的。
赞一下 回复此楼
5楼2014-04-23 18:10:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmr1521

金虫 (著名写手)
可以画出来的！
回复此楼
嘻嘻哈哈
6楼2014-04-23 21:26:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl717030106

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以画出来，练习图没这么清楚，但是实际的时候都会告诉你图中未标注的圆角的尺寸
赞一下 回复此楼
7楼2014-04-23 21:57:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

readygoli

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
用CAD可以画出来啊。很简单的。
赞一下 回复此楼
8楼2014-04-24 10:28:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
畫不出?恚叽鐦俗⑸俸芏唷Ｑu圖只有100分和零分，沒有灰色地帶。請堅持。
赞一下 回复此楼
9楼2014-04-24 10:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgl2014

新虫 (初入文坛)
可以的
回复此楼
10楼2014-04-24 13:36:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
