| 查看: 1125 | 回复: 4 | ||
lipin0914金虫 (小有名气)
|
[求助]
Gambit网格划分 已有1人参与
|

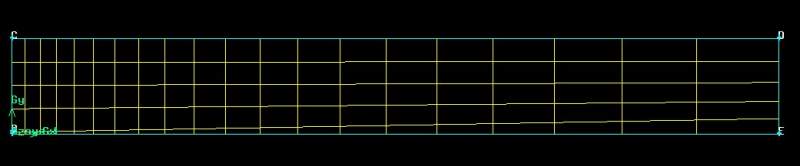

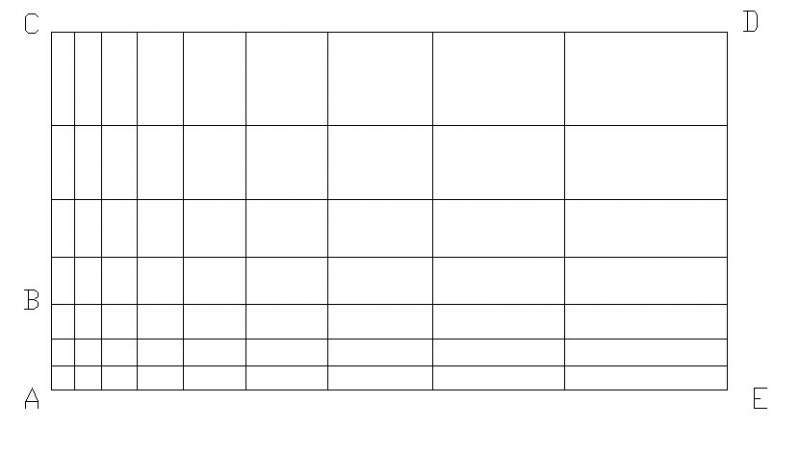

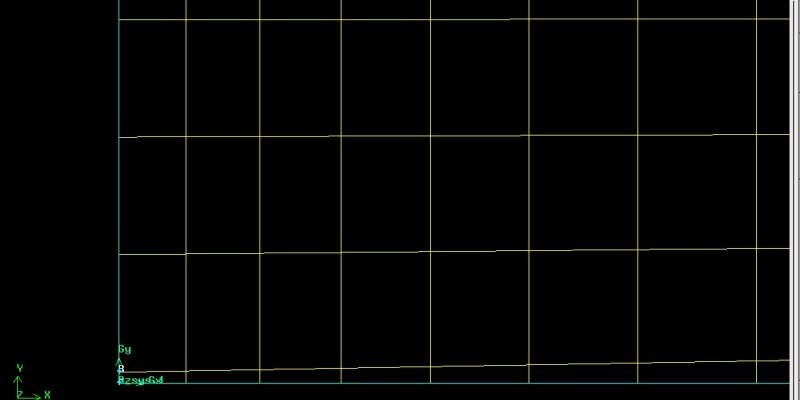

我的模型如下，AB和BC是两种不同气体的入口，DE是出口，我想把面划分成如图1所示的非均匀网格，于是对AE、CD、DE进行了非均匀划分，其中AE和CD的网格时是对应一致的，但是下一步对面进行划分网格时却并未出来想要的效果，实际网格的截图（图2、3，其中图3是图2左下角AB的局部放大图）也上传了，请各位高手指点 图1.jpg  图2.jpg  图3.jpg |
回复此楼» 猜你喜欢
津理工大学晶体材料全国重点实验室刘红军教授课题组招收博士生一名
已经有0人回复
-
【原创讨论】从电子约束到物质编辑：一套可迭代的环形磁场科技树
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有234人回复
-
【方案分享】单环磁场+轴心控制+偏转导出电子束约束系统（可行性实验）
已经有6人回复
-
【修正版】单环用磁约束低速电子实验方案（简化版）
已经有0人回复
-
桂林理工大学物理学专业招收调剂，还有三个名额！！！
已经有22人回复
-
考博自荐
已经有4人回复
-
山东大学第二批博士研究生招生
已经有0人回复
-
中国科学院东莞材料科学与技术研究所-2026年博士招生-吴昊研究员-磁学与自旋电子学
已经有0人回复
-
《电磁学》教材推荐
已经有1人回复
-
【急招】合肥工大核聚变材料计算方向2026级工程博士生
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- gambit网格划分
已经有0人回复
- gambit网格划分
已经有15人回复
- gambit网格划分
已经有4人回复
- gambit网格划分
已经有1人回复
- GAMBIT网格划分
已经有1人回复
- gambit网格划分
已经有0人回复
- gambit网格划分
已经有0人回复
- gambit网格划分请教
已经有13人回复
- 求助Gambit网格划分
已经有22人回复
- gambit网格划分
已经有0人回复
- GAMBIT网格划分求助
已经有9人回复
- gambit 网格划分
已经有3人回复
- gambit网格划分
已经有5人回复
- gambit网格划分
已经有0人回复
- gambit网格划分
已经有1人回复
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
lipin0914: 金币+5, ★★★很有帮助 2014-07-29 08:53:09
感谢参与，应助指数 +1
lipin0914: 金币+5, ★★★很有帮助 2014-07-29 08:53:09
| 这个应该还是比较还是比较好画吧，你没有使用aspect ratio吗？你应该是先做出一个长方形，再用一条平行于AE的直线BM（M为和DE的交点）分一下，这里注意选择connect。画网格时候，在AB上选择internal count为3，aspect ratio为1.2左右，AC边上选择internal count为10,然后用map就可以画出下面的了。接着上面的，在BC边上选择internal count 为4，aspect ratio为1.2，再用map画，就可以了。 |
2楼2014-07-27 21:50:43
