xiaofeifei2铜虫 (初入文坛)
|
[求助]
怎样画出这样的HOMO-LUMO图 已有1人参与
|
|

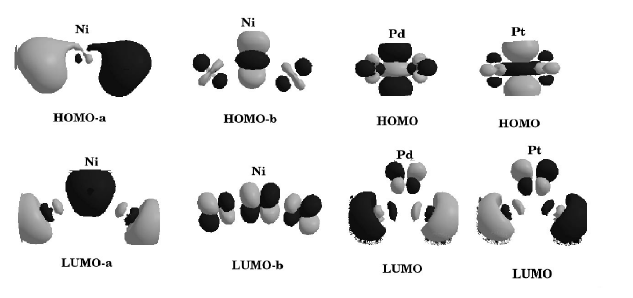

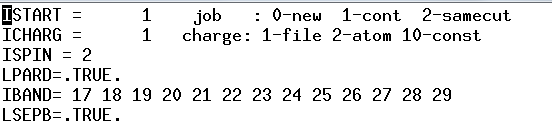

这是我在文献里面看到的HOMO-LUMO图，我也想做一个。我是先做了静态计算，然后INCAR附在下面，计算partial charge 得到PARCHG.0017.ALLK这样的文件，我想问的是，怎样处理PARCHG.0017.ALLK文件可以得到类似文献里的这种图呢？ PARCHG.0017.ALLK 是不是上半部分的数据是up+down,下半部分是up-down?如果是这样的话，就要编程处理数据，up=两者相加除以2，down=两者相减除以2。可是计算出的PARCHG.0017.ALLK，两部分数据是一样的，这样一来，down=0 了，是不是我哪里算错了？如果数据没问题，处理完数据直接在VASTA里就可以了 吗？  搜狗截图14年07月23日1021_1.png  搜狗截图14年07月23日1033_2.png |
回复此楼» 猜你喜欢
材料专硕 335 分求调剂
已经有4人回复
-
085600 材料与化工 329分求调剂
已经有4人回复
-
289求调剂
已经有12人回复
-
材料与化工328分调剂
已经有5人回复
-
材料与化工 322求调剂
已经有6人回复
-
332求调剂
已经有3人回复
-
26考研-291分-厦门大学（085601）-柔性电子学院材料工程专业求调剂
已经有4人回复
-
材料调剂
已经有6人回复
-
考研一志愿苏州大学初始315（英一）求调剂
已经有4人回复
-
考研调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 我想问问，π轨道，π*轨道，n轨道和咱们说的homo，lumo什么区别和联系？
已经有8人回复
- 关于循环伏安内标和HOMO、LUMO能级的计算
已经有21人回复
- 请各位大神帮我看一下homo和lumo图，截图给我，谢谢
已经有9人回复
- 怎么看HOMO LUMO
已经有5人回复
- Gaussian新手计算HOMO-LUMO的数值跟文献所给出数值不一样
已经有11人回复
- 如何画分子的HOMO 和LUMO能级图
已经有13人回复
- 有关HOMO和LUMO轨道，方向性的问题
已经有5人回复
- 求助HOMO、LUMO
已经有12人回复
- 请教使用GV画HOMO和LUMO轨道图问题
已经有17人回复
- 关于HOMO与LUMO的问题
已经有6人回复
- 怎么算lumo和homo能级啊？用MS
已经有14人回复
- 【求助】如何用高斯计算一个分子中的某一部分HOMO和LUMO？
已经有7人回复
- 【解决】讨论，siesta中作HOMO 与LUMO图的方法
已经有12人回复
- 【求助】怎样用Gview看HOMO，LUMO轨道
已经有20人回复
- 【求助】Gaussian计算HOMO-LUMO问题
已经有17人回复
- 【求助】怎么看HOMO LUMO
已经有11人回复
- 【求助】关于HOMO和LUMO的问题
已经有5人回复
li08027113
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 879.2
- 散金: 48
- 帖子: 25
- 在线: 15小时
- 虫号: 2941328
- 注册: 2014-01-20
- 专业: 无机非金属类光电信息与功
2楼2014-07-23 17:42:49
valenhou001
至尊木虫 (职业作家)
- 1ST强帖: 13
- 应助: 241 (大学生)
- 金币: 25701.7
- 散金: 602
- 红花: 166
- 帖子: 3782
- 在线: 873.8小时
- 虫号: 1007127
- 注册: 2010-04-27
- 专业: 凝聚态物性 II ：电子结构
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fzx2008: 金币+2, 谢谢指导 2014-07-23 19:38:56
xiaofeifei2: 金币+10 2014-07-24 10:42:34
感谢参与，应助指数 +1
fzx2008: 金币+2, 谢谢指导 2014-07-23 19:38:56
xiaofeifei2: 金币+10 2014-07-24 10:42:34
|
你图片里的图显示的最高占据分子轨道(HOMO)或最低未占据分子轨道的波函数，而不是你所计算partial charge density（这个是波函数的平方）。 你所做的相加，相减也还是得到波函数的。 如果你要弄波函数的话，参考这个帖子： http://muchong.com/bbs/viewthread.php?tid=1818631&fpage=1&target=blank |
3楼2014-07-23 18:22:20
xiaofeifei2
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 387.5
- 帖子: 30
- 在线: 34.1小时
- 虫号: 2083391
- 注册: 2012-10-24
- 性别: MM
- 专业: 凝聚态物性I:结构、力学和
4楼2014-07-24 10:41:42
xiaofeifei2
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 387.5
- 帖子: 30
- 在线: 34.1小时
- 虫号: 2083391
- 注册: 2012-10-24
- 性别: MM
- 专业: 凝聚态物性I:结构、力学和
5楼2014-07-24 10:42:45
