[求助] 求助分析CV曲线异常 已有3人参与

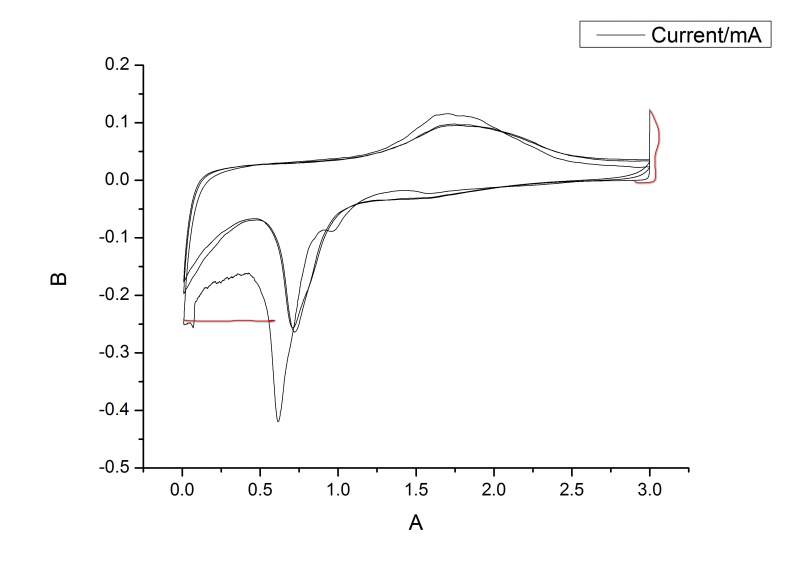

求各位锂电前辈帮忙分析下，为何我测的Fe3O4的CV是这种形式？第一圈中有2.6-3V中有一段直线，0-0.4V中曲线不光滑？测试条件及测试图如图所示。

求助分析CV曲线异常


求助分析CV曲线异常-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
平平淡淡是真，但也不能失去激情不是吗？
1楼 2014-07-08 09:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流水光年

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的电池没有静止，使它稳定，你放置的时间是多少
赞一下 回复此楼
没有最好，只有更好
2楼2014-07-08 11:14:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zss007007

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我觉得是你最初扫的第一圈有气泡，不稳定。应该先扫几个循环稳定一下，除去表面的惰性物质。你的图第二圈就好多了嘛
赞一下 回复此楼
3楼2014-07-08 19:52:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nuaamsc

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
shiqudeguoke: 金币+3, ★★★很有帮助 2014-07-20 13:32:54
第一个直线可能是电池不稳定，可以忽略或人为删除，应该是不影响你的整体数据的完整性的。建议是安装好电池后，放置一段时间，是整个电池稳定。
第二个曲线不平滑是因为测试过程中导致的电池不稳定，很有可能是由于Fe3O4的conversion reaction产生reduced Fe，引起电解液分解，体积变化，电极部分结构的物理脱离等等引起的。
你的CV很漂亮，建议重新装个电池测下就行了。
赞一下 回复此楼
4楼2014-07-08 22:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiqudeguoke

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 流水光年 at 2014-07-08 11:14:27
你的电池没有静止，使它稳定，你放置的时间是多少

静置12h
回复此楼
平平淡淡是真，但也不能失去激情不是吗？
5楼2014-07-09 09:26:48
