[求助] 透射电镜 高分辨 晶粒晶界 已有1人参与

多晶样品做透射电镜高分辨,
(1)怎样得出晶粒大小吗?
(2)晶界怎么看?
(3)透射电镜都能得到那些信息?
希望内行能给予解答,或分享相关资料,多谢啦!

透射电镜 高分辨 晶粒晶界
回复此楼

» 收录本帖的淘帖专辑推荐

机械,材料,电子等 实验技能

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ifeng1

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
2007200888: 金币+15, 有帮助 2014-07-10 10:54:36
一、通过对高分辨图的测量得出晶粒的直径信息
二、一般来说条纹的不同就是一种晶界,因为其晶面的曲向不同,可以认为不同的条纹之间就是晶界

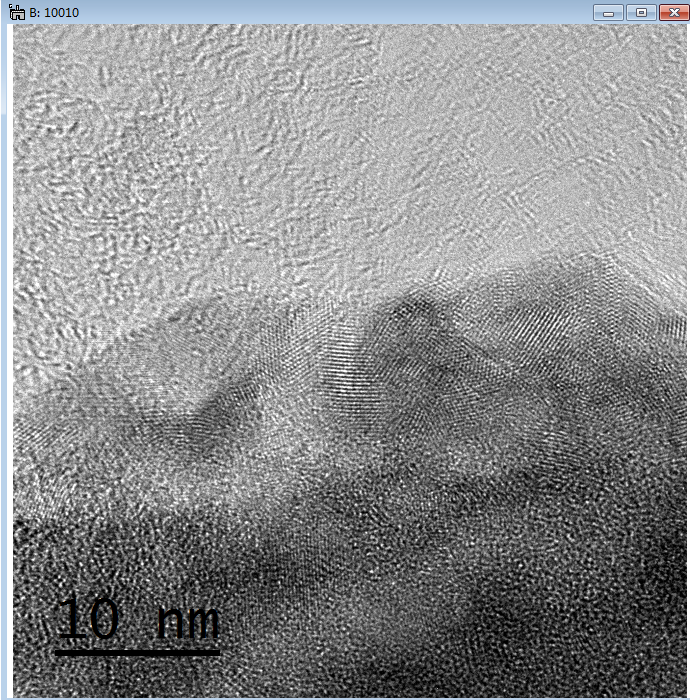

不过这张图不是太好
三、高分辨可以测量晶面间距、观察缺陷、观察取向等等
2楼2014-07-07 16:39:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2007200888

金虫 (著名写手)

引用回帖:
2楼: Originally posted by ifeng1 at 2014-07-07 16:39:05
一、通过对高分辨图的测量得出晶粒的直径信息
二、一般来说条纹的不同就是一种晶界,因为其晶面的曲向不同,可以认为不同的条纹之间就是晶界
不过这张图不是太好
三、高分辨可以测量晶面间距、观察缺陷、观察取向 ...

请问同一种条纹的区域,代表一个晶粒吗?有相关资料或文献吗?
3楼2014-07-08 08:34:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ifeng1

铁杆木虫 (知名作家)

引用回帖:
3楼: Originally posted by 2007200888 at 2014-07-08 08:34:36
请问同一种条纹的区域,代表一个晶粒吗?有相关资料或文献吗?...

可以查查晶界的定义
4楼2014-07-08 15:50:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

悬命先生

新虫 (小有名气)

引用回帖:
2楼: Originally posted by ifeng1 at 2014-07-07 16:39:05
一、通过对高分辨图的测量得出晶粒的直径信息
二、一般来说条纹的不同就是一种晶界,因为其晶面的曲向不同,可以认为不同的条纹之间就是晶界
不过这张图不是太好
三、高分辨可以测量晶面间距、观察缺陷、观察取向 ...

显然这个图像是高分辨图像,高分辨的的条纹组成晶面,有多少种条纹组成或者说有多少个晶面?这个需要知道衍射斑,可以通过FFT的到,楼主说的2有问题。晶界在衍衬像下面还是体现在衬度差别上。
就是干
5楼2020-05-22 20:18:38
