[求助] 最近做了透射电镜,其中颗粒表面出现些的黑色条纹,不知道原因,望虫友指点一下,谢谢 已有8人参与

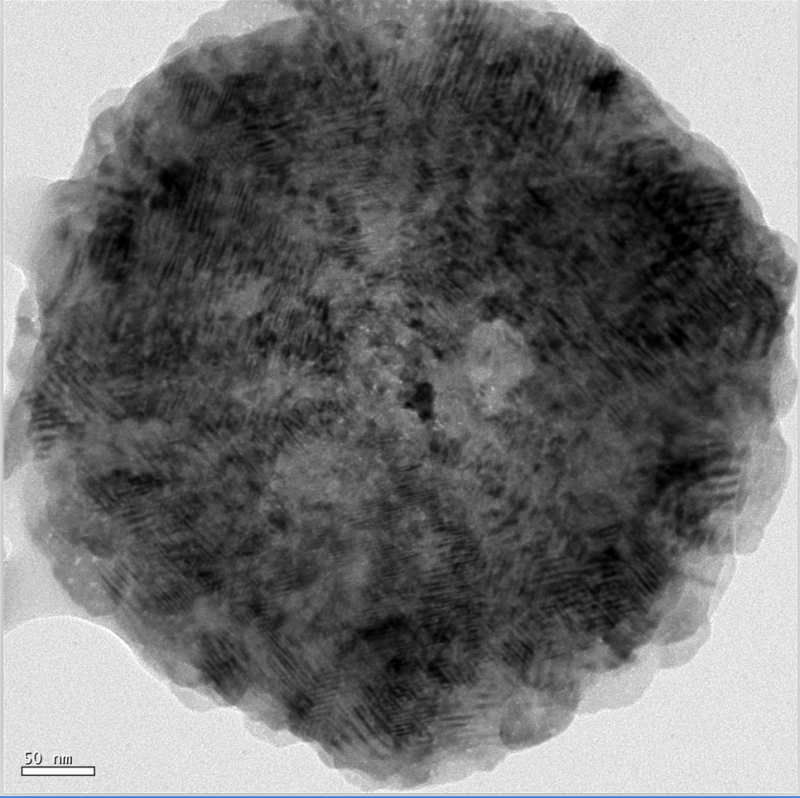

最近做了一组透射电镜,其中颗粒表面出现了排列规则的黑色条纹,不知道原因,我做的是CuS片,六方晶系,我分析的是由于晶粒的定向排列所以在样品表面宏观地表现出整齐排列的黑色线条(不同方向条纹夹约120°),我通过XRD计算了晶粒尺寸在16-20nm,但在高分辨电镜下45*45nm的视野里面看不到晶界,这是为啥呢,望大神帮指点一下!谢谢

最近做了透射电镜,其中颗粒表面出现些的黑色条纹,不知道原因,望虫友指点一下,谢谢
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ok12315

木虫 (职业作家)

引用回帖:
14楼: Originally posted by Daisy915 at 2014-04-05 23:10:00
应该是莫尔条纹。有可能是因为由多层晶体叠加形成,也有可能是厚度改变形成的,反正不是整块单晶。这个在大块的固体材料中很正常的,说明不了什么问题,也不会影响您样品的。楼主不用在意这个。

你好,是不是要生成莫尔条纹需要两个重叠的晶粒在晶格取向上面有一个夹角?
17楼2014-04-07 15:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhaobingge

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
ok12315: 金币+5, ★★★很有帮助 2014-04-07 15:20:25
不知道是不是莫尔条纹
2楼2014-04-04 10:41:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ok12315

木虫 (职业作家)

引用回帖:
2楼: Originally posted by zhaobingge at 2014-04-04 10:41:06
不知道是不是莫尔条纹

那这样品上面为什么会全是莫尔条纹呢?
3楼2014-04-04 14:43:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinleidream

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
这个应该是晶格条纹吧,
你敢天长,我就敢地久!
4楼2014-04-04 15:15:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ok12315

木虫 (职业作家)

引用回帖:
4楼: Originally posted by qinleidream at 2014-04-04 15:15:40
这个应该是晶格条纹吧,

但是这不是高分辨电镜的图像,应该看不到晶格条纹吧
5楼2014-04-04 16:27:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ok12315

木虫 (职业作家)

引用回帖:
2楼: Originally posted by zhaobingge at 2014-04-04 10:41:06
不知道是不是莫尔条纹

你好,如果这是莫尔条纹的话,像这种情况,它的产生原因是什么呢?
6楼2014-04-04 16:51:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ifeng1

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
如果是莫尔条纹的话,说明这个样品是两层。不知道CuS容不容易分层?
7楼2014-04-04 17:00:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ok12315

木虫 (职业作家)

引用回帖:
7楼: Originally posted by ifeng1 at 2014-04-04 17:00:37
如果是莫尔条纹的话,说明这个样品是两层。不知道CuS容不容易分层?

CuS容易长成六方片,我开始推测这个片是由很多CuS片晶堆积而成的,这样的话是不是会产生莫尔条纹?
8楼2014-04-04 17:10:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenwuhuang

至尊木虫 (文学泰斗)

【答案】应助回帖

感谢参与,应助指数 +1
透射电镜拍摄时看到的条纹可能是什么?
http://muchong.com/html/201211/5220621.html
9楼2014-04-04 17:44:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

welljay

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
是晶格条纹,液相合成的球我也拍出来这样子的

[ 发自小木虫客户端 ]
10楼2014-04-04 17:47:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
