应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 高温拉伸断裂方式
北京石油化工学院2026年研究生招生接收调剂公告
81/1返回列表
查看: 1362  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lalahaha

铁杆木虫 (著名写手)

[求助] 高温拉伸断裂方式 已有2人参与

四张图为合金高温拉伸后试样侧面的裂纹形貌，拉伸方向为图中的水平方向。从中可以看到出现了较大的孔洞，尤其是在相界处，请问这是否表明合金的断裂是由这些微孔的形核长大所引起的？孔洞出现的原因是什么？在断口上会如何让表现？如何与断口对应分析呢?谢谢！

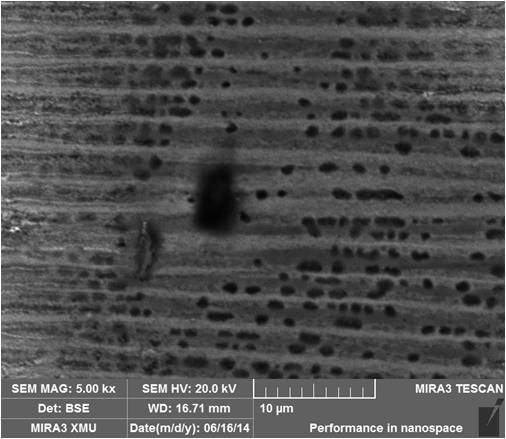

高温拉伸断裂方式

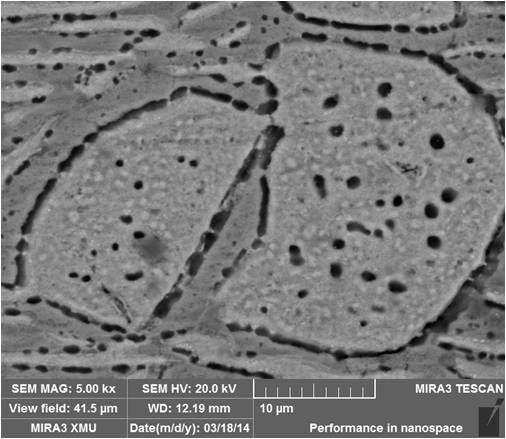

高温拉伸断裂方式-1

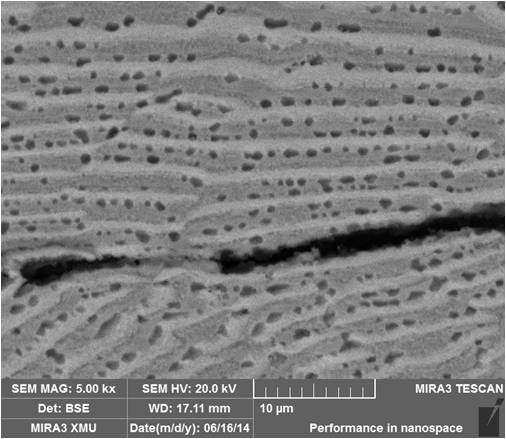

高温拉伸断裂方式-2

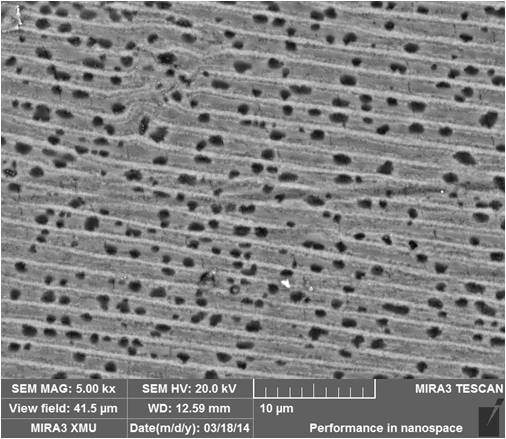

高温拉伸断裂方式-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-17 21:38:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lalahaha: 金币+5, ★有帮助 2014-06-18 07:58:24
这表明合金的断裂不是由这些微孔的形核长大所引起的，因为如果是的话，这些空洞会连接在一起变成长条形。
赞一下(1人) 回复此楼
2楼2014-06-17 23:04:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lalahaha

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by peterflyer at 2014-06-17 23:04:13
这表明合金的断裂不是由这些微孔的形核长大所引起的，因为如果是的话，这些空洞会连接在一起变成长条形。

图2好像已经快连起来了啊？那断裂应该是什么引起的呢？
赞一下(1人) 回复此楼
3楼2014-06-18 07:58:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
lalahaha: 金币+5, ★有帮助 2014-07-03 14:48:47
引用回帖:
3楼: Originally posted by lalahaha at 2014-06-18 07:58:18
图2好像已经快连起来了啊？那断裂应该是什么引起的呢？...

从照片上还看到了许多台阶，也有一些孔洞连起来的，因此大部分属基体材料的解理断裂，一部分属孔洞萌发裂纹扩展断裂。
赞一下(1人) 回复此楼
4楼2014-06-18 10:46:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaoyue2090

金虫 (初入文坛)
请问试样是经过酸洗处理的吗
赞一下 回复此楼
5楼2014-07-09 15:26:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lizhigang0603

木虫 (正式写手)

【答案】应助回帖

能告之成分和处理方式么？感觉黑色的不是空洞，可能是粗化的第二相！(￣▽￣)"
赞一下 回复此楼
6楼2014-07-09 15:31:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lalahaha

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by chaoyue2090 at 2014-07-09 15:26:11
请问试样是经过酸洗处理的吗

对，试样表面稍微腐蚀了一下，要不看不清组织，腐蚀液有酸，但迅速在超声波丙酮中清洗干净，应该不会有残留的。
赞一下 回复此楼
7楼2014-07-10 16:09:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lalahaha

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by Lizhigang0603 at 2014-07-09 15:31:59
能告之成分和处理方式么？感觉黑色的不是空洞，可能是粗化的第二相！(￣▽￣)"

NiAl-Cr(Mo)共晶合金，没有热处理，组织很均匀，只有两相共晶，应该是没有第二相的啊!
赞一下 回复此楼
8楼2014-07-10 16:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lalahaha 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 347材料专硕求调剂 +15 zj8215216 2026-04-06 15/750 2026-04-08 00:22 by JourneyLucky
[考研] 求调剂 +11 张zic 2026-04-05 12/600 2026-04-07 17:20 by 橘咂！
[考研] 085600材料与化工301分求调剂院校 +25 刺痛jk 2026-04-06 26/1300 2026-04-07 15:07 by -迷了路啊路
[考研] 材料专硕322 +11 哈哈哈吼吼吼哈 2026-04-05 11/550 2026-04-06 14:07 by lqwchd
[考研] 工科370求调剂 +3 溏心煎鸡蛋 2026-04-05 3/150 2026-04-06 10:55 by 这是一个无聊的�
[考研] 294求调剂 +4 Grey_Ey 2026-04-01 5/250 2026-04-05 23:05 by Grey_Ey
[考研] 材料调剂 +6 一样YWY 2026-04-05 6/300 2026-04-05 20:30 by 南航~万老师
[考研] 考研调剂生寻找导师 +3 顾瞻考研啊 2026-04-05 3/150 2026-04-05 18:18 by 啵啵啵0119
[考研] 275求调剂 +16 waltzh 2026-04-01 16/800 2026-04-05 17:14 by Hdyxbekcb
[考研] 298分 070300求调剂 +15 zwen03 2026-04-02 15/750 2026-04-05 12:52 by Hdyxbekcb
[考研] 085602调剂 初试总分335 +12 19123253302 2026-04-04 12/600 2026-04-05 08:08 by 544594351
[考研] 26考研调剂0710 0860 +9 补补不补 2026-04-03 14/700 2026-04-04 23:32 by 果冻大王
[考研] 278求调剂 +14 范婷娜 2026-04-04 15/750 2026-04-04 22:15 by lqwchd
[考研] 一志愿北交大材料工程总分358 +6 cs0106 2026-04-03 6/300 2026-04-04 11:20 by w_xuqing
[考研] 本科985，专业0812分336求调剂 +4 莫莫很行 2026-04-03 4/200 2026-04-03 21:31 by zhq0425
[考研] 工科341分调剂 +3 洛多罗 2026-04-03 3/150 2026-04-03 14:20 by 1753564080
[考研] 一志愿复旦材料，英一专硕，总分357调剂 +4 1050389037 2026-04-02 5/250 2026-04-02 21:40 by dongzh2009
[考研] 261求B区调剂 +5 明仔· 2026-04-01 7/350 2026-04-02 11:17 by 邹尉尉
[考研] 279求调剂 +6 学而思兮知 2026-04-01 6/300 2026-04-02 09:16 by vgtyfty
[考研] 江苏科技大学招材料研究生 +4 Su032713. 2026-04-01 5/250 2026-04-01 22:03 by cccchenso
信息提示
关闭
请填处理意见
关闭
