[求助] 跪求铝合金拉伸测试，断后延伸率的计算 已有2人参与

拉伸测试后，关于断后延伸率的计算，理论上说是断后标距的伸长量，但是这个真心的不好测啊。
又说断后延伸率等于 行程除以总长，还等于引伸计应变除以标距。而且两种方法得到的结果是一样的。
实践证明这两种方法都是有问题的。算出的结果和文献上有很大的差距。

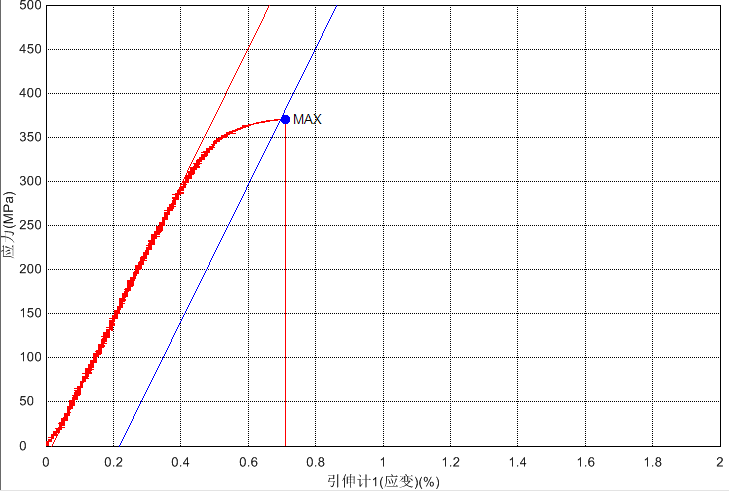

以下是应力应变曲线，跪求大神算出这个的断后延伸率，并给出计算方法。
跪求铝合金拉伸测试，断后延伸率的计算
回复此楼

» 收录本帖的淘帖专辑推荐

博板拉伸 分析测试

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
get the knowledge
1楼 2014-03-08 09:47:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

muwoods

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
vividzai: 金币+5, ★★★很有帮助 2014-03-09 09:45:26
这个图基本没有细节啊，亲，有没有真应力应变曲线？
赞一下(1人) 回复此楼
2楼2014-03-08 13:49:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
vividzai: 金币+5, ★★★很有帮助 2014-03-09 09:45:35
这个试样的断后延伸率不就是0.2%多一点吗？
赞一下(1人) 回复此楼
3楼2014-03-08 22:37:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vividzai

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by muwoods at 2014-03-08 13:49:23
这个图基本没有细节啊，亲，有没有真应力应变曲线？

额，还要什么细节？  没有，真应力应变曲线也不能通过在分析得到啊
赞一下 回复此楼
get the knowledge
4楼2014-03-09 09:43:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vividzai

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by peterflyer at 2014-03-08 22:37:24
这个试样的断后延伸率不就是0.2%多一点吗？

蓝线和X轴的交点就是断后延伸率？请大神明示
赞一下 回复此楼
get the knowledge
5楼2014-03-09 09:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
5楼: Originally posted by vividzai at 2014-03-09 09:45:09
蓝线和X轴的交点就是断后延伸率？请大神明示...

根据单向拉伸材料的弹塑性变形特点即可知道，载荷卸除后，塑性变形是不能改变了（因此也叫永久变形），但材料力图恢复原来状态的趋势使得弹性变形被去除，其去除弹性变形的轨迹与重新加载到卸载前的应力状态点的轨迹是重合的。因此蓝线的变形即为弹性变形。而我们通常所讲的延伸率是指塑形延伸率。
赞一下 回复此楼
6楼2014-03-09 11:02:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cljn

铁虫 (正式写手)
这个材料刚过屈服就断了，延伸率很低啊
赞一下 回复此楼
材料小菜鸟，多多关照
7楼2014-03-09 15:50:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vividzai

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by cljn at 2014-03-09 15:50:41
这个材料刚过屈服就断了，延伸率很低啊

是很低，我们想得到具体的断后延伸率数据，该怎么算呢？
赞一下 回复此楼
get the knowledge
8楼2014-03-10 09:05:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
