[求助] 求助：请帮忙看一个AFM图像，是石墨烯么？ 已有3人参与

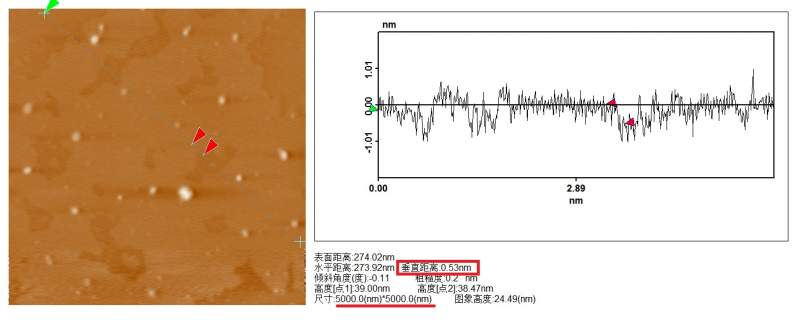

拿来的试样希望是石墨烯，AFM形貌图如下，请内行人士帮忙看一下，那一片一片的东西就是石墨烯么？
这么成片连续，感觉似乎有点儿悬啊。另外，粗略测得的厚度大体都在0.6~1.0nm范围内，这个……

请多指教，谢谢啦!

求助：请帮忙看一个AFM图像，是石墨烯么？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-05 17:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

相识是缘

铁杆木虫 (著名写手)

博士

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
fuhongjun: 金币+2, ★有帮助 2014-06-06 08:30:02
应该是没有，AFM制样有时候老是出问题。浓度太高或太低都不行！
赞一下 回复此楼
Hope
2楼2014-06-05 22:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

exciting73

金虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
fuhongjun: 金币+2, ★有帮助 2014-06-06 08:30:19
这个片看上去还是挺不错的。不过有一些大颗粒杂质，能否设法把它们滤掉？
另外图片做了什么处理吗？。画的线距离更大一些，这样可以看看台阶是不是高度均匀等信息。
赞一下 回复此楼
3楼2014-06-05 22:36:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fuhongjun

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by exciting73 at 2014-06-05 22:36:50
这个片看上去还是挺不错的。不过有一些大颗粒杂质，能否设法把它们滤掉？
另外图片做了什么处理吗？。画的线距离更大一些，这样可以看看台阶是不是高度均匀等信息。

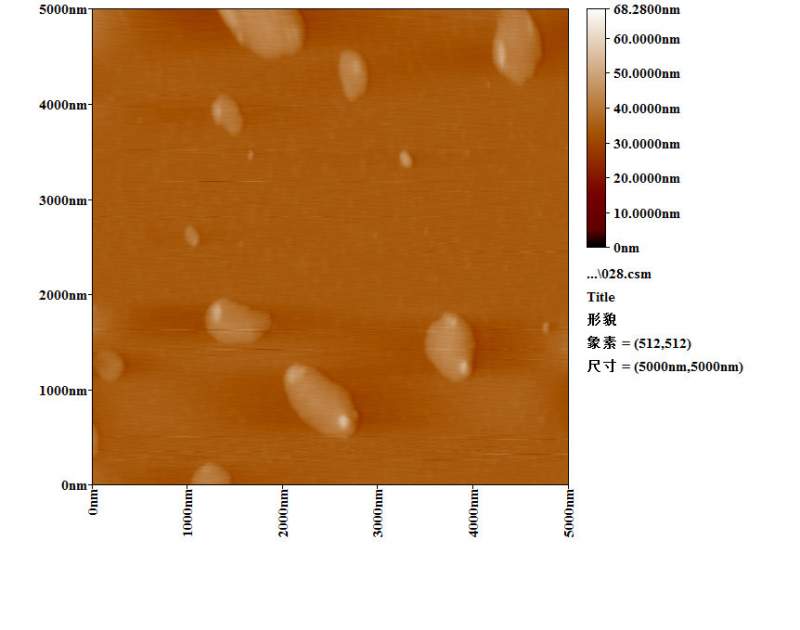

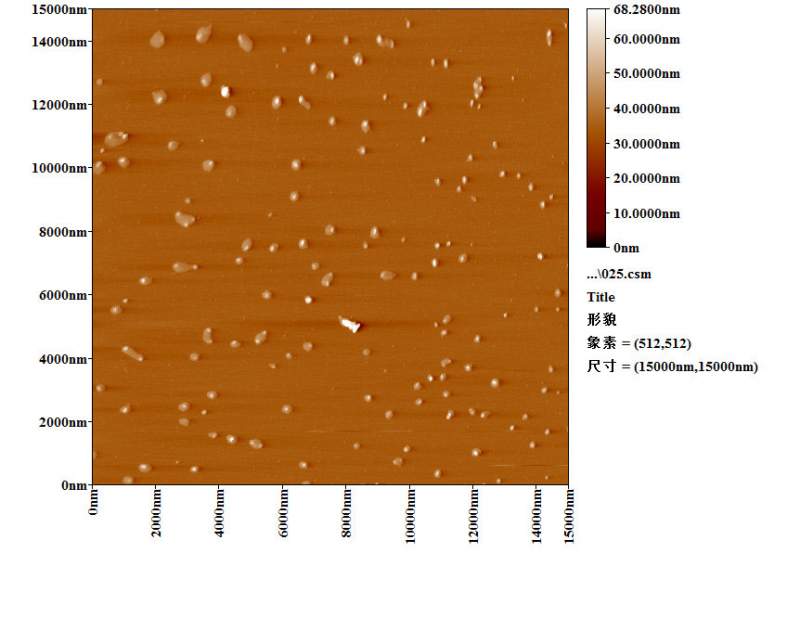

图未做任何其他处理，只是调了一下对比度以使更清晰一些。 那些“大颗粒杂质”不知是什么东西，我们测试过程中经常出现，呈椭圆形，长800nm、宽500nm、高300nm左右（如图）。
求助：请帮忙看一个AFM图像，是石墨烯么？-1


求助：请帮忙看一个AFM图像，是石墨烯么？-2
赞一下 回复此楼
4楼2014-06-06 09:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clzkzy

木虫 (正式写手)

小二黑

【答案】应助回帖

感谢参与，应助指数 +1
你可以根据石墨烯的尺寸大小去判定，感觉不像
赞一下 回复此楼
善待别人就是善待自己，胸怀是锻炼出来的。
5楼2014-06-06 15:31:27
