[求助] 自由度计算问题。 已有6人参与

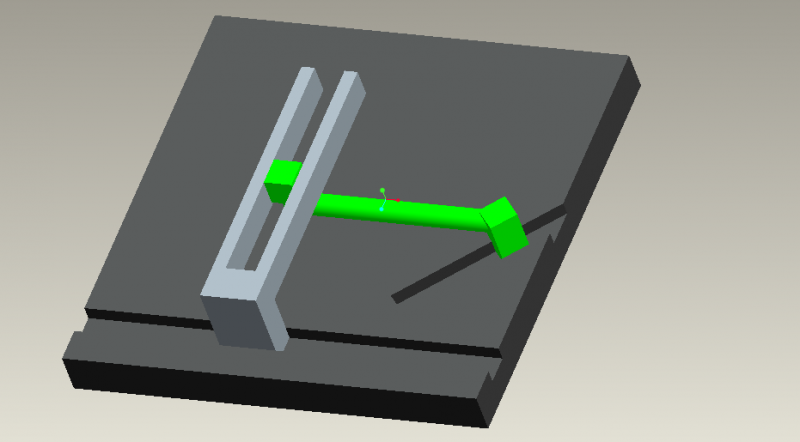

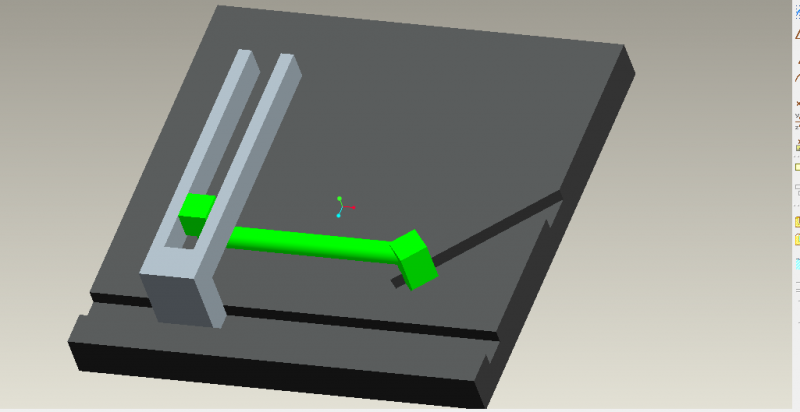

谁能算一下这个机构的自由度，我怎么算的等于0.但是机构却能动啊！
谁可以解答一下。
我的算法：
F=3n-2Pl-Ph
=3X2-2X3-0
=0

自由度计算问题。


自由度计算问题。-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
共同学习，共同进步。感谢小木虫论坛。
1楼 2014-05-28 16:42:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

那位三维云

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
流逝年华001: 金币+1, ★有帮助, 这个机构我已经用Proe仿真了。不是铰链，能动，但是自由度算不出来。 2014-05-30 17:37:30
绿色的滑块与灰色的槽之间-2X4应该是铰接，不然没法动，自由度算出来是F=3X3-2x4=1
赞一下(3人) 回复此楼
2楼2014-05-30 12:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yd1294805917

银虫 (小有名气)
F=2x2-3=1
自由度计算时，应注意此图活动构件为2，且都做的是平面中的平移，所以平面中实际是只有2个自由度，有条件的同学可以看看空间自由度的计算推倒，在理解本题
赞一下(1人) 回复此楼
最华丽的技巧就是执着到疯狂
6楼2014-06-01 16:04:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

future1988

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
流逝年华001: 金币+1, 共同进步 2014-05-30 17:37:45
学习啦，有时候我也找不全
赞一下 回复此楼
学习是我的信仰
3楼2014-05-30 14:56:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那位三维云

铜虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by 那位三维云 at 2014-05-30 12:47:57
绿色的滑块与灰色的槽之间-2X4应该是铰接，不然没法动，自由度算出来是F=3X3-2x4=1

那可能是那个斜槽起到了铰接的作用，改斜槽为直槽的话，机构应该没法动，斜槽在活动范围了应该跟铰链处转动的角度一致
赞一下 回复此楼
4楼2014-05-30 23:40:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那位三维云

铜虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 那位三维云 at 2014-05-30 23:40:10
那可能是那个斜槽起到了铰接的作用，改斜槽为直槽的话，机构应该没法动，斜槽在活动范围了应该跟铰链处转动的角度一致...

计算的时候把斜槽也算作一个构件？
赞一下 回复此楼
5楼2014-05-30 23:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岩井俊二

新虫 (初入文坛)

【答案】应助回帖

★
流逝年华001: 金币+1, ★有帮助, 我用proe 仿真了。可以动、 2014-06-03 21:37:53
这个机构自由度确实是0，你这个肯定运动不了，两个滑块在竖的方向位移不同，没法保证杆是平的。2楼说的对啊。
赞一下 回复此楼
7楼2014-06-01 22:52:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岩井俊二

新虫 (初入文坛)

【答案】应助回帖

★ ★
流逝年华001: 金币+2, ★有帮助 2014-06-04 21:06:35
补充一下，不是块与槽之间铰接，是块与杆之间。
赞一下 回复此楼
8楼2014-06-01 23:03:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流逝年华001

银虫 (小有名气)
引用回帖:
6楼: Originally posted by yd1294805917 at 2014-06-01 16:04:11
F=2x2-3=1
自由度计算时，应注意此图活动构件为2，且都做的是平面中的平移，所以平面中实际是只有2个自由度，有条件的同学可以看看空间自由度的计算推倒，在理解本题

请问F=2x2-3=1，这是哪种自由度算法？
不是F=3n-2Pl-Ph吗？
赞一下 回复此楼
共同学习，共同进步。感谢小木虫论坛。
9楼2014-06-03 21:37:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yd1294805917

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
流逝年华001: 金币+5, ★有帮助 2014-06-04 21:06:15
引用回帖:
9楼: Originally posted by 流逝年华001 at 2014-06-03 21:37:24
请问F=2x2-3=1，这是哪种自由度算法？
不是F=3n-2Pl-Ph吗？...

参考华中科技大学机械考研指南，理由如下，因为此题的平面度只涉及到二个自由度，切勿只记公式，忽视对它的理解，若是空间运动这应该是6，相许的若不发生Z周旋转，则应该是5,西工大介绍过还过程的推到

[ 发自小木虫客户端 ]
赞一下 回复此楼
最华丽的技巧就是执着到疯狂
10楼2014-06-04 12:47:55
