[求助] fluent后处理

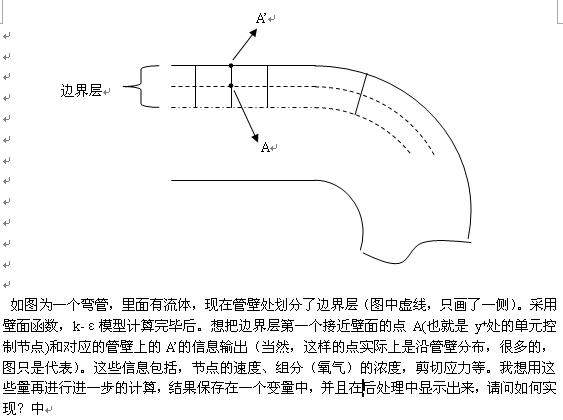

问题如图,如能解决,追加赏金,谢谢!

fluent后处理
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqww2320

铜虫 (小有名气)

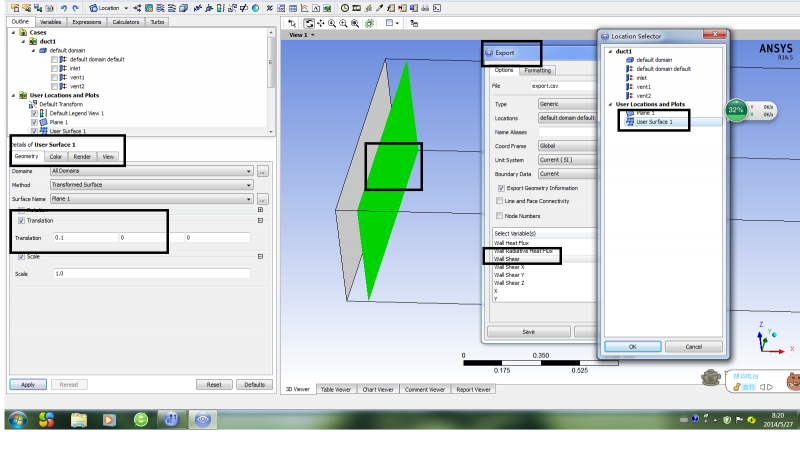

如下图,这个是我目前能想到的做法,我的模型是三维的,二维的做法一样,首先做一个平面,然后利用自定义平面的方法,平移该平面,移到你说的边界层第一层附件的位置,如图
接下来选择输出,输出你需要的数据,如图,输出的是剪切应力。然后可以打开输出文件,标准的数据文件,易读、易懂。
你可以去是试试。
fluent后处理-1

2楼2014-05-27 08:24:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lywbanner

金虫 (正式写手)

谢谢~! 赏拿到赏金没有,不要不好意思,如没有,和我联系,再次感谢!!追
3楼2014-05-27 21:03:06
