ANSYS循环对称分析的节点数目和单元数目问题
|
|

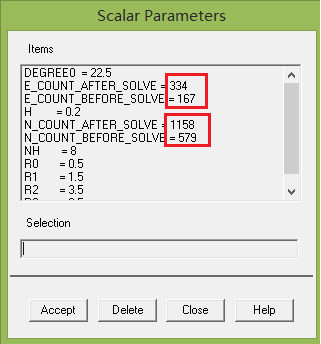

我用ANSYS11.0做循环对称分析，只分析结构的一个扇区，单元类型是PLANE82。分析之前查看节点数目是579，单元数目是167。 但是……分析之后查看节点数目是1158，单元数目是334！！！ 也就是说，循环对称分析之后节点数目和单元数目都增加了一倍，请问有没有大侠知道这是什么原因？ 谢谢啦~ 附APDL代码： FINISH /CLEAR /PREP7 !定义几何参数 R0=0.5 R1=1.5 R2=3.5 R3=2.5 H=0.2 NH=8 degree0=22.5 !定义单元类型与材料性质 et,1,PLANE82 mp,ex,1,2.1e11 mp,prxy,1,0.3 mp,dens,1,7800 r,1 !创建几何和有限元模型 *afun,deg cyl4,,,r1,0,r2,45 cyl4,r3*cos(0+degree0),r3*sin(0+degree0),r0 ASBA,1,2 !拉伸生成体 !VOFFST,1,H !施加循环对称边界条件 CYCLIC,8,45,1,'CYCLIC' !定义基本扇区 !设定网格尺寸 ESIZE,0.15 !扫掠划分网格 AMESH,ALL !施加边界条件：约束内径所有节点的自由度 ALLSEL,ALL NUMCMP,ALL /SOLU CSYS,1 nsel,s,loc,x,r1 d,all,all allsel,all !施加载荷，径向均布拉力 nsel,s,loc,x,r2 sf,all,pres,-1 allsel,all !分析前单元和节点个数 *GET,e_count_before_solve,ELEM,,COUNT *GET,n_count_before_solve,NODE,,COUNT !进入求解器 /SOLU ANTYPE,STATIC solve !分析后单元和节点个数 *GET,e_count_after_solve,ELEM,,COUNT *GET,n_count_after_solve,NODE,,COUNT finish /POST1 PLNSOL,S,EQV  节点_单元数目.png |
