[求助] ansys 如何看清内部节点编号

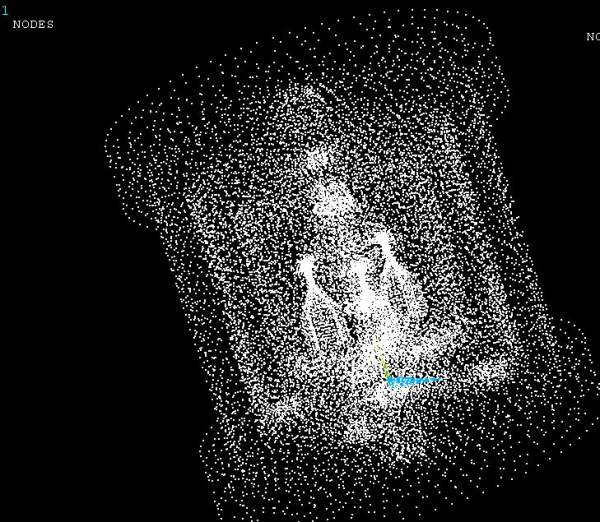

为了查看节点编号,我将ansys workbench的结果文件导入到经典ansys中,但是plot时只能以element以及nodes形式显示,由于模型为三维立体的(类似大的圆筒里面包含一个小的圆筒如图所示)因此节点plot时,无法知道某个节点到底是内部的还是外部的,那么如何才能将内部的某几个节点选出呢~急急急~~
ansys 如何看清内部节点编号
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-11-11 11:55:30
select里面选择  或者打开nummber显示
2楼2013-11-07 14:51:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaojiaodai

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by 小七工作室1 at 2013-11-07 14:51:59
select里面选择  或者打开nummber显示

用select选择只能用pick选,但是这样的话,无法确定选得点到底是内部还是外部(因为都叠加在一起了,如图所示);打开number的话节点数太多。无法看清,同样也是无法确定哪个是内部的节点~
3楼2013-11-07 15:12:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vicly2013

铁虫 (小有名气)

节点太多了。。。
4楼2013-11-07 16:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaojiaodai

银虫 (初入文坛)

引用回帖:
4楼: Originally posted by vicly2013 at 2013-11-07 16:35:05
节点太多了。。。

是啊、、、、、
5楼2013-11-08 16:47:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxy959

银虫 (初入文坛)

【答案】应助回帖

★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-11-11 11:55:40
楼主可以先选面,再选线,再选节点。 select entities  然后再select everything below
6楼2013-11-09 12:57:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxy959

银虫 (初入文坛)

【答案】应助回帖

★
1592203609: 金币+1, 谢谢回帖 2013-11-11 11:55:49
补充一下,命令流 allsel,below
7楼2013-11-09 12:58:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaojiaodai

银虫 (初入文坛)

引用回帖:
6楼: Originally posted by wxy959 at 2013-11-09 12:57:12
楼主可以先选面,再选线,再选节点。 select entities  然后再select everything below

问题就是没有面或是线可选啊。。。。。。因为是由workbench导入的,只存在单元和节点形式的
8楼2013-11-11 08:58:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaojiaodai

银虫 (初入文坛)

引用回帖:
7楼: Originally posted by wxy959 at 2013-11-09 12:58:08
补充一下,命令流 allsel,below

请问大虾这条命令是什么意思呀~~
9楼2013-11-11 10:38:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxy959

银虫 (初入文坛)

【答案】应助回帖

★
1592203609: 金币+1, 谢谢回帖 2013-11-11 11:55:57
奥,没用过workbench,那单元能选吗,如果可以的话,可以先选单元,在选单元上的所有元素,就是先select,在用 allsel,below。
10楼2013-11-11 10:47:28
