[求助] ANSYS体与体之间节点的耦合

各位虫友：

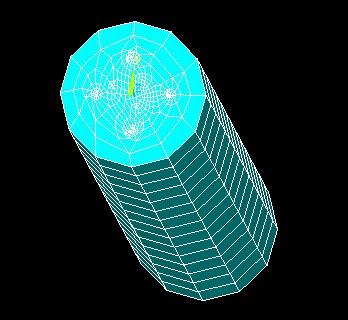

我现在在用ANSYS对一个圆柱状的样品进行拉伸性能的分析，我将体直接用glue粘贴起来可是每次分析结果都显示里面的小圆柱偏离自己位置跑到其他地方去了，这是不是没有耦合的原因啊？该怎么耦合呢？请高手给个详细点的过程！谢谢了啊！（下面附图了，各位虫友帮忙看一下！！）

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
好好科研，天天进步！！！
1楼 2012-12-06 11:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢应助 2012-12-07 18:57:05
liuxiaokai: 金币+5, ★★★很有帮助 2012-12-15 16:32:16
这是你的建模有问题，小圆柱与大圆柱没有连在一起。可以参照以下方法建模，就不会有这个问题了：
先分别创建大小圆柱 (注意保证它们的相对位置是正确的)，然后执行命令：vovlap,all 即可。
菜单路径：
    Main Menu>Preprocessor>Modeling>Operate>Booleans>Overlap>Volumes
接下来划分网格，小圆柱与大圆柱就会连接在一起了。
赞一下(2人) 回复此楼
2楼2012-12-07 07:43:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Dragon_shen

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2012-12-07 18:57:13
运用布尔运算，设定公差值，就能把多个零件分开
赞一下 回复此楼
3楼2012-12-07 08:48:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxiaokai

银虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2012-12-07 07:43:43
这是你的建模有问题，小圆柱与大圆柱没有连在一起。可以参照以下方法建模，就不会有这个问题了：
先分别创建大小圆柱 (注意保证它们的相对位置是正确的)，然后执行命令：vovlap,all 即可。
菜单路径：
    Main  ...

我想再问一下，也是这么一个模型，我在模型底面加约束，然后在上表面节点上加纵向载荷，可是发现在X、Y方向也出现了位移这是怎么回事啊？
赞一下 回复此楼
好好科研，天天进步！！！
4楼2012-12-15 16:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
臭水沟: 金币+1, 谢谢交流~~ 2012-12-18 21:09:00
liuxiaokai: 金币+5, ★★★很有帮助 2012-12-22 20:14:56
如果你说的 x, y 方向的是刚体位移，那么是你的约束设置有问题，请介绍一下你是如何设置约束的。
如果不是刚体位移，那么 纵向载荷引起 x, y 方向的位移是正常的，这时 泊松比 匝作用，你可以学一下弹性力学，里面有具体介绍。
赞一下 回复此楼
5楼2012-12-16 08:47:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
臭水沟: 金币+1, 谢谢交流~~ 2012-12-18 21:09:05
改正上一个帖子中的错字，重新发布如下：

如果你说的 x, y 方向的是刚体位移，那么是你的约束设置有问题，请介绍一下你是如何设置约束的。
如果不是刚体位移，那么 纵向载荷引起 x, y 方向的位移是正常的，这是 泊松比 在起作用，你可以看一下弹性力学，里面有具体介绍。
赞一下 回复此楼
6楼2012-12-16 09:42:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxiaokai

银虫 (小有名气)
引用回帖:
5楼: Originally posted by htbbzzg at 2012-12-16 08:47:58
如果你说的 x, y 方向的是刚体位移，那么是你的约束设置有问题，请介绍一下你是如何设置约束的。
如果不是刚体位移，那么 纵向载荷引起 x, y 方向的位移是正常的，这时 泊松比 匝作用，你可以学一下弹性力学，里面 ...

我也不知道我这是不是刚体位移，我就是在下表面上加了一个三个方向自由度的约束，关于力学这块没怎么学过，高手能说明白点吗？谢谢啊~~
赞一下 回复此楼
好好科研，天天进步！！！
7楼2012-12-16 16:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-12-18 21:09:10
如果是在整个下表面施加了三个方向的约束,那末不应该有刚体位移,而应该是cl性能中的 泊松比 的影响,即在施加 Z 向载荷时,会同时产生另外两个方向的位移.
    举一个例子: 一根杆,轴向拉伸,它会被拉长,这时,它的横截面应该收缩 (即有横向位移)，不然的话，如果横截面不变，就会拉的越长，杆的体积就越大，zhe显然是不合理的，与实验也不符合。
   至于力学理论方面，还是建议你学一下。不了解力学的基本理论，是用不好有限元软件的，即使你软件操作很熟，但是一旦遇到问题就会束手无策。
赞一下 回复此楼
8楼2012-12-16 16:47:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxiaokai

银虫 (小有名气)
引用回帖:
8楼: Originally posted by htbbzzg at 2012-12-16 16:47:27
如果是在整个下表面施加了三个方向的约束,那末不应该有刚体位移,而应该是cl性能中的 泊松比 的影响,即在施加 Z 向载荷时,会同时产生另外两个方向的位移.
    举一个例子: 一根杆,轴向拉伸,它会被拉长,这时,它的横截 ...

哦……谢谢您啊，那我想问一下你那边有没有这方面的资料，就是力学方面的，或者你知道什么书比较实用，跟我说一下，我自己去图书馆借一下，麻烦你了啊！！
赞一下 回复此楼
好好科研，天天进步！！！
9楼2012-12-16 20:16:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-12-18 21:09:16
弹性力学的书很多，我相信你们图书馆一定会有的。你可以看一下：徐芝纶 编写的简明弹性力学 或 弹性力学，其它人的也可以，因为只要了解基本知识就可以了。
如果实在找不到，可以发邮件给我：  htbbzzg@163.com
赞一下 回复此楼
10楼2012-12-17 08:07:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
