[求助] ANSYS能不能同时把节点号、节点坐标、结果list出来，在一个txt里显示

ANSYS能不能同时把节点号、节点坐标、结果list出来，在一个txt里显示
回复此楼

» 本帖已获得的红花（最新10朵）

bingshan2012

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-17 13:23:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
bingshan2012: 金币+10, ★★★★★最佳答案 2013-04-18 09:11:24

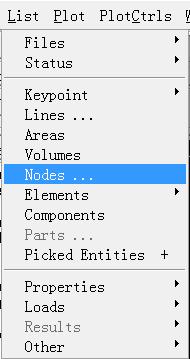

用nlist命令，或GUI操作如下：

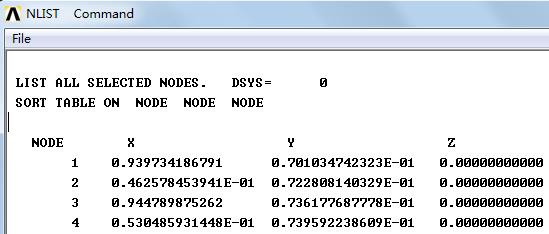

把节点编号和坐标值保存或复制出来即可。
赞一下(1人) 回复此楼
明德厚学、求是创新
2楼2013-04-17 19:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！看漏掉了部分。 2013-04-17 20:50:08
列出节点号和节点坐标如楼上所说。
要列出节点结果，需要进入通用后处理 (Post1)，在其中 点击 List Results ，然后在下拉菜单中选择 Nodal Results (节点结果)，再选择要列表的结果 (与 plot results 类似)，点击 OK 后则会列出当前选择集中的节点的编号及其结果值。
赞一下(2人) 回复此楼
3楼2013-04-17 20:43:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingshan2012

木虫 (正式写手)
送红花一朵
我明白了 谢谢版主的回复  也感谢xiegangmai的补充
赞一下 回复此楼
4楼2013-04-18 09:12:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherrybyy

金虫 (小有名气)
引用回帖:
3楼: Originally posted by htbbzzg at 2013-04-17 20:43:35
列出节点号和节点坐标如楼上所说。
要列出节点结果，需要进入通用后处理 (Post1)，在其中 点击 List Results ，然后在下拉菜单中选择 Nodal Results (节点结果)，再选择要列表的结果 (与 plot results 类似)，点击 ...

请问list results的下拉菜单并没有nodalresults呀
赞一下 回复此楼
5楼2014-06-20 21:15:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dngbufan

新虫 (小有名气)
引用回帖:
2楼: Originally posted by xiegangmai at 2013-04-17 19:57:22
用nlist命令，或GUI操作如下：



把节点编号和坐标值保存或复制出来即可。...

请教下 如果已知节点坐标该如何去划分网格呢？
赞一下 回复此楼
6楼2014-06-21 09:20:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

御风生

新虫 (小有名气)
我也是这样操作的，可是文本文件是空的，是怎么回事呢
赞一下 回复此楼
7楼2014-07-01 11:35:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjjob1

金虫 (小有名气)
引用回帖:
2楼: Originally posted by xiegangmai at 2013-04-17 19:57:22
用nlist命令，或GUI操作如下：



把节点编号和坐标值保存或复制出来即可。...

列带中间节点的单元列表时，为什么有重号啊？
请指教
赞一下 回复此楼
外企高级机械设计工程师，精通Proe，熟悉Ansys，Matlab。 编有齿轮箱计算程序；精通齿轮强度及轴承寿命计算。 可提供机械设计相关服务: 3D模型设计；2D工程图转
8楼2015-09-19 20:39:35
