[求助]
MATLAB绘图-2个Y轴 已有1人参与
|
|
怎么将图1绘制成图2那样的？求帮忙 MATLAB代码如下： x=[0,1,2,3,4,5,6,7,8,9];y1=[19.5,21.4,21.7,23.6,25.2,26.5,28.3,29.1,29.4,29.7]; y2=[29,26,26,22,22,23,21,18,17,17]; [ax,h1,h2]=plotyy(x,y1,x,y2,'plot','plot'); y3=[19.6,21.7,21.4,23.8,25.3,26.6,28.1,29.2,29.5,29.6]; y4=[30,27,24,23,21,22,23,17,18,16]; hold on; [ax,h3,h4]=plotyy(x,y3,x,y4,'plot','plot'); set(get(ax(1),'Ylabel'),'string','温度(℃)'); set(ax(1),'yTick',[10:2:40]); set(get(ax(2),'Ylabel'),'string','湿度(%)'); set(ax(2),'yTick',[10:5:60]); xlabel('时间(h)'); title('检测精度测试结果') set(h1,'linestyle','--','color','k'); set(h2,'linestyle','-','color','r');set(h3,'linestyle','-.','color','g'); set(h4,'linestyle',':','color','b')  图1.png  图2.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 实用软件 |
» 猜你喜欢
今天系统多次维护，明天很可能放榜！
已经有5人回复
-
欢迎发来filecode的Mz6后的代码验证其规律
已经有74人回复
-
岩土工程学报什么时候才能终审完呐
已经有4人回复
-
时间戳又变了8-15
已经有25人回复
-
2027广东省杰青
已经有6人回复
-
快农历七夕节了，轻松一下，男人悄悄话，女施主请不要进来。
已经有3人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有9人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有26人回复
-
我的国基提前知道中了，可是同事的操作让我实在接受不了，怎么会有这样的人
已经有16人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有12人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 如何用matlab将这个方程代表的图画出来，最好能把画图的代码贴出来，谢谢啊！
已经有11人回复
- matlab画图拷到word后，想快速更改坐标轴标识
已经有3人回复
- matlab作图问题
已经有9人回复
- 如何利用Matlab画图呢？
已经有7人回复
- matlab画图问题: 怎样用小图标或自定义图形代替+ x . o等做图
已经有10人回复
- 求助：Matlab中如何绘制三维隐函数图像
已经有20人回复
- matlab的plot画图（如何画出与取值数目不一样的标记符）
已经有4人回复
- MATLAB中画三维双对数图形的问题
已经有10人回复
- matlab如何得到图中点对应元素的的位置，请具体点。谢谢。
已经有9人回复
- 求助 matlab隐函数画图问题
已经有4人回复
- Matlab三维图中如何实现x，y坐标名称与各自的坐标轴平行？
已经有4人回复
- matlab画图求助
已经有11人回复
- 继续求助Matlab绘图！
已经有8人回复
- matlab中二维图作图
已经有8人回复
- Matlab画图中Y坐标轴截断
已经有12人回复
- MATLAB 画图小问题
已经有11人回复
- 求助：谁会用matlab画图？
已经有13人回复
- matlab绘图（已知数据点）
已经有0人回复
- 如何在matlab中绘制三维立体图
已经有13人回复
- 【求助】用matlab绘制一些三维圆柱图
已经有5人回复
hqlgood
金虫 (小有名气)
- 应助: 6 (幼儿园)
- 金币: 1261.7
- 散金: 50
- 帖子: 97
- 在线: 25.6小时
- 虫号: 3223957
- 注册: 2014-05-21
- 性别: GG
- 专业: 光谱技术
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
pangzi814: 金币+5 2014-05-21 21:02:43
感谢参与，应助指数 +1
pangzi814: 金币+5 2014-05-21 21:02:43
|

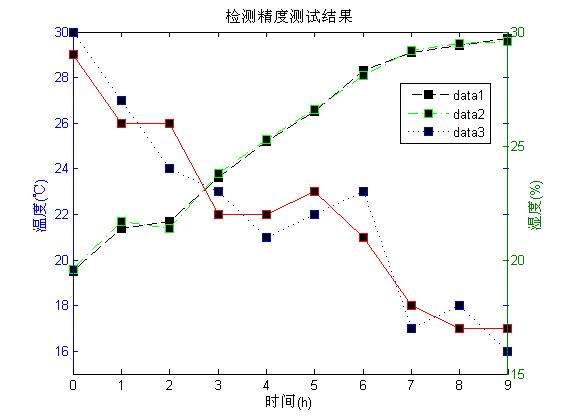

源码：x=[0,1,2,3,4,5,6,7,8,9];y1=[19.5,21.4,21.7,23.6,25.2,26.5,28.3,29.1,29.4,29.7]; y2=[29,26,26,22,22,23,21,18,17,17]; [ax,h1,h2]=plotyy(x,y1,x,y2,'plot','plot'); y3=[19.6,21.7,21.4,23.8,25.3,26.6,28.1,29.2,29.5,29.6]; y4=[30,27,24,23,21,22,23,17,18,16]; hold on; [ax,h3,h4]=plotyy(x,y3,x,y4,'plot','plot'); set(get(ax(1),'Ylabel'),'string','温度(℃)'); set(ax(1),'yTick',[10:2:40]); set(get(ax(2),'Ylabel'),'string','湿度(%)'); set(ax(2),'yTick',[10:5:60]); xlabel('时间(h)'); title('检测精度测试结果') set(h1,'linestyle','--','color','k','Marker','s','MarkerFaceColor','k'); set(h2,'linestyle','-','color','r','Marker','s','MarkerFaceColor','k'); set(h3,'linestyle','-.','color','g','Marker','s','MarkerFaceColor','k'); set(h4,'linestyle',':','color','b','Marker','s','MarkerFaceColor','k') 效果图  untitled.jpg |
2楼2014-05-21 19:15:22
3楼2014-05-21 21:04:13
