哪位高手帮帮忙，模型一直划分网格不成功，卡了好长时间，模型是由三个扇形柱（各占180°157.5°和22.5°）Glue成的圆柱，后Z方向镜像了2个，模拟轧辊的换热，单元类型是20node90，想划分成年轮形式，即由心部向表面逐渐变密（比例暂定0.1吧），圆周方向均分（份数随意）。截面示意效果如下，还希望高手告知具体的操做及APDL。（网上有说先对半径和圆周划分，后映射划分面，最后沿轴向扫略），拜托大家给些宝贵的意见，先表示深深的感谢   第一次使用小木虫，对于感谢的方法还不是很清楚，但如果贵意见可以解决小弟的问题，一定想方设法补谢

ansys网格划分 好心人请帮帮我

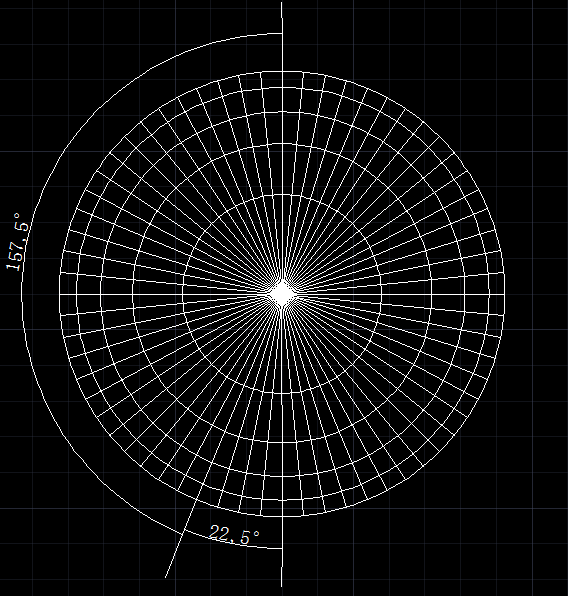

截面网格划分示意图


ansys网格划分 好心人请帮帮我-1

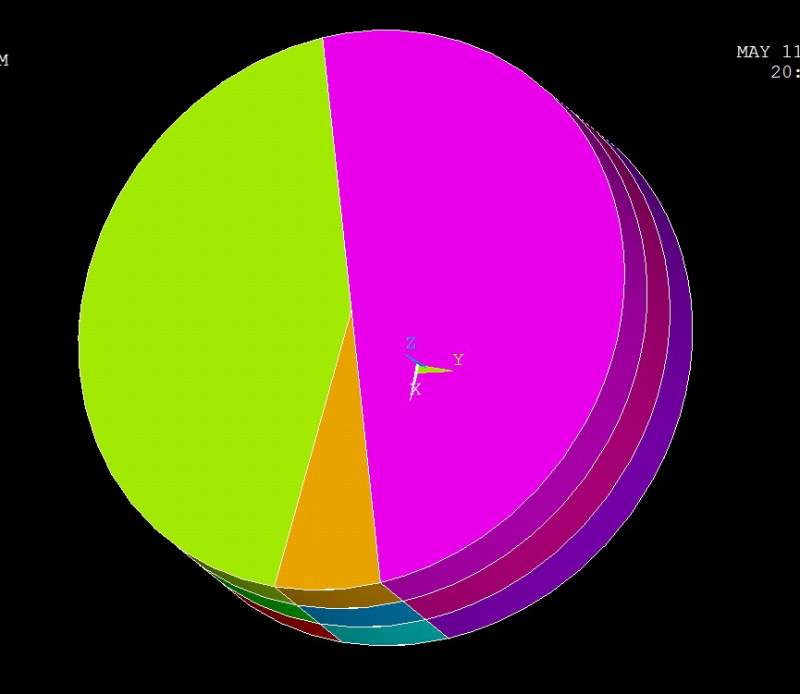

圆柱三维示意图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-05-12 09:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以先对一个端面 (三个扇形面) 划分面网格，然后扫描成体网格。
    在对扇形划分面网格时，不要设置单元长度，而是对组成扇形的几条边设置单元分段数，对于作为扇形的边的半径，设置分段数时，再设置 space - 沿着边长，单元的尺寸可以是逐渐变化的，调整 space 的值，直到满意为止。如果单元长度变化的方向不对，将 space 改为其倒数，可以使单元边长改变的方向反过来。
赞一下(1人) 回复此楼
2楼2014-05-12 18:05:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
非常简单，将整个结构沿着径向均匀切割，切割之后如果均匀，划分肯定网格很漂亮
