模拟焊剂应力场问题（跪求）
|
|

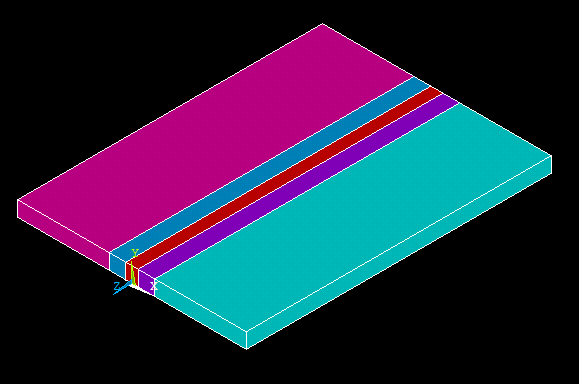

目前进度就是下图中间红色是焊缝 热源参数 材料温度 密度 等系数都定义好了 温度场已经能跑出来了 然后要分析应力场 请问应力场像这种模块该怎么弄？ 命令流太长 我上传成TXT了 已给出 是类似与这种么？ 还需要设置什么东西么？ /prep7 Etchg,tts Keyopt,1,3,1 Keyopt,1,6,1 Mp,ex,1,220e9 Mp,alpx,,1,3e-6 Mp,prxy,1,0.28 Lsel,s,,,4 Nsll,s,1 Cp,8,ux,all Lsel,s,,,2 Nsll,s,1 Cp,9,ux,all Allsel Finish /solu Antype,static D,all,uy,0 Ldread,temp,,,,,,rth Allsel Solve Finish /post26 /show nsol,2,1,u,x,uy1 nsol,3,2,u,x,uy2 plvar,2,3 prvar,2,3 /post1 /title,radial stress contours Plnsol,s,x /title,axial stress contours Plnsol,s,y /title,circular stress contours Plnsol,s,z /title,equvialent stress contours Plnsol,s,eqv 还缺少什么条件么？  1.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 4丝.txt
2014-05-08 18:51:09, 23.24 K
