[求助] Au/TiO2纳米管阵列的mapping图能分析出Au颗粒的大小吗？ 已有2人参与

大家好，我做的是在TiO2纳米管阵列上负载Au,现在确定负载上了Au单质，尺寸在5nm一下，在进行SEM测试的同时还做了EDX,

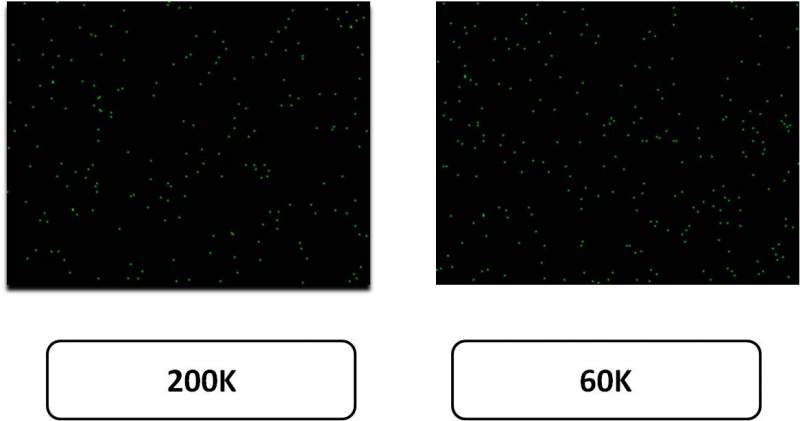

样品在Mapping图中也能看见Au的分布，但是能从图上分析出Au的大小吗？下面是不同倍率下做的Mapping。请问一下Mapping图能分析所要物质的大小码？请各路大侠帮帮忙？

Au/TiO2纳米管阵列的mapping图能分析出Au颗粒的大小吗？
AuDe 对比.jpg
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-29 11:54:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnilvy

新虫

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Crash-h: 金币+5, ★有帮助 2014-05-07 09:33:46
不能，你做的是元素分布，能看到材料中Au元素的分布情况。要看颗粒大小，最好用低倍透射电镜照片。
赞一下 回复此楼
2楼2014-04-30 09:35:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Crash-h: 金币+5 2014-05-07 09:33:50
不可能，你这么小尺寸你得到的能谱点都是假的可能，很可能都是噪音，200K下已经没有SEM能谱能满足要求了，只能是透射了，高倍的，5nm可能技术没问题能看得到
赞一下 回复此楼
3楼2014-04-30 19:58:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myfuther

禁虫 (正式写手)
本帖内容被屏蔽
4楼2014-05-02 10:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Crash-h

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by lnilvy at 2014-04-30 09:35:39
不能，你做的是元素分布，能看到材料中Au元素的分布情况。要看颗粒大小，最好用低倍透射电镜照片。

这样说的话，这种元素的mapping图是不能用来观测所需元素大小，即使我确定了上面的Au是单质？
赞一下 回复此楼
5楼2014-05-07 09:30:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Crash-h

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by gxytju2008 at 2014-04-30 19:58:07
不可能，你这么小尺寸你得到的能谱点都是假的可能，很可能都是噪音，200K下已经没有SEM能谱能满足要求了，只能是透射了，高倍的，5nm可能技术没问题能看得到

那我的图能表示出Au的均匀分布吗？
赞一下 回复此楼
6楼2014-05-07 09:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
6楼: Originally posted by Crash-h at 2014-05-07 09:31:48
那我的图能表示出Au的均匀分布吗？...

不能，你现在这图根本连有没有金都很难说，不是不能用来观察元素分布大小，而是没法看到那么小的，1百nm以上是可以的
赞一下 回复此楼
7楼2014-05-07 10:30:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

前方到站

铜虫 (小有名气)
请问你的金是怎么弄到二氧化钛纳米管上去的？
赞一下 回复此楼
8楼2014-05-28 16:26:02
