应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 不同颜色的TiO2纳米管阵列薄膜的UV-Vis吸收光谱
南方科技大学公共卫生及应急管理学院2025级博士研究生招生报考通知
171/1返回列表
查看: 5797  |  回复: 16
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

happy20088928

铜虫 (正式写手)

[交流] 不同颜色的TiO2纳米管阵列薄膜的UV-Vis吸收光谱

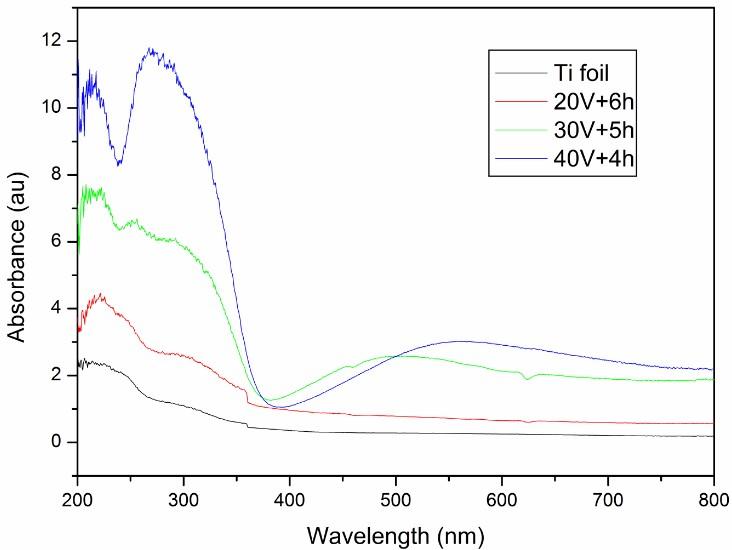

阳极氧化制备TiO2纳米管阵列薄膜，发现样品有不同的颜色，做漫反射吸收光谱，发现在红外区有吸收，这是怎么回事呢？求讨论
回复此楼

» 收录本帖的淘帖专辑推荐

紫外荧光 光催化相关 材料合成与表征

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2012-07-20 12:46:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有6个 )

shane1115

木虫 (小有名气)
★
happy20088928(金币+1): 谢谢参与
从图谱中看出（并且颜色有差异  肯定是说明在可见光区有吸收  您所说的红外区是有误的  另外我看到的阳极氧化做TiO2阵列的文章并没有报道这种现象  考虑到带隙变窄  是否是掺杂了别的元素形成了impurity band呢？或者是有Ti3+存在晶格中  可以用XPS做进一步分析看看
赞一下 回复此楼
4楼2012-07-21 22:26:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

noshadow

铁杆木虫 (正式写手)
★
happy20088928(金币+1): 谢谢参与
样品的禁带宽好像都不同啊，能带结构也不一样吧。
赞一下 回复此楼
5楼2012-07-23 08:43:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy20088928

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by noshadow at 2012-07-23 08:43:13
样品的禁带宽好像都不同啊，能带结构也不一样吧。

不好意思，你是怎么看出来禁带宽不一样的呢？
赞一下 回复此楼
6楼2012-07-23 15:28:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy20088928

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by shane1115 at 2012-07-21 22:26:02
从图谱中看出（并且颜色有差异  肯定是说明在可见光区有吸收  您所说的红外区是有误的  另外我看到的阳极氧化做TiO2阵列的文章并没有报道这种现象  考虑到带隙变窄  是否是掺杂了别的元素形成了impurity band呢？或 ...

不好意思，你是怎么看出来带隙变窄的呢？杂质能级能引起可见光区域的吸收？
赞一下 回复此楼
7楼2012-07-23 15:32:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

general8376

银虫 (小有名气)
★
happy20088928(金币+1): 谢谢参与
颜色不同不仅跟电压有关，并且跟氧化时间长短有关，其实就是氧化过程中纳米管尺寸在不断生长变化引起的，因为不同电压不同时间氧化出的纳米管大小是不一样的，即量子尺寸效应在颜色上的反应；可见光有吸收跟所用电解液含N元素有关。
赞一下 回复此楼
8楼2012-07-24 11:27:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

photocatalytic3

铁杆木虫 (小有名气)
★
happy20088928(金币+1): 谢谢参与
管子长度不同，导致散射程度不一样，从而呈现不同颜色。
另外XPS检测不到TiO2 NT中存在的Ti3+，因为表面Ti3+非常容易氧化。可以考虑EPR测试。
赞一下 回复此楼
9楼2012-07-24 13:10:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy20088928

铜虫 (正式写手)
别沉啊。
回复此楼
3楼2012-07-20 14:48:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy20088928

铜虫 (正式写手)
引用回帖:
8楼: Originally posted by general8376 at 2012-07-24 11:27:14
颜色不同不仅跟电压有关，并且跟氧化时间长短有关，其实就是氧化过程中纳米管尺寸在不断生长变化引起的，因为不同电压不同时间氧化出的纳米管大小是不一样的，即量子尺寸效应在颜色上的反应；可见光有吸收跟所用电解 ...

厚度相同，只是直径不同。可见光吸收和形貌无关？XPS测试没有N。
赞一下 回复此楼
10楼2012-07-24 15:19:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy20088928

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by photocatalytic3 at 2012-07-24 13:10:32
管子长度不同，导致散射程度不一样，从而呈现不同颜色。
另外XPS检测不到TiO2 NT中存在的Ti3+，因为表面Ti3+非常容易氧化。可以考虑EPR测试。

可见光吸收和形貌没关系吧。
赞一下 回复此楼
11楼2012-07-24 15:21:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

photocatalytic3

铁杆木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by happy20088928 at 2012-07-24 15:21:51
可见光吸收和形貌没关系吧。...

吸收和形貌没关系，但是你是测得漫反射然后计算得到吸收度的，形貌散射就有很大影响了。
赞一下 回复此楼
12楼2012-07-24 17:57:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happy20088928

铜虫 (正式写手)
引用回帖:
12楼: Originally posted by photocatalytic3 at 2012-07-24 17:57:29
吸收和形貌没关系，但是你是测得漫反射然后计算得到吸收度的，形貌散射就有很大影响了。...

你的意思是说形貌散射导致反射谱在可见区出峰？那颜色应该也是散射导致的吧？
赞一下 回复此楼
13楼2012-07-25 15:30:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闽洋1314

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问楼主是如何做纳米管的UV-Vis 测试？直接拿制备好的TiO2/Ti去测吗？
赞一下 回复此楼
14楼2013-12-02 10:24:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ysh0706

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问是用是用什么一起，怎样做啊？
多谢了！
赞一下 回复此楼
15楼2014-04-10 20:37:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ysh0706

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问是用什么仪器做的，怎样做的？
赞一下 回复此楼
16楼2014-04-10 20:49:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王春来

金虫 (小有名气)
请问楼主，实验过程中我发现钛片的漫反射测定结果并不理想，你是怎样对TiO2纳米管阵列薄膜进行测定的呢？谢谢
赞一下 回复此楼
17楼2018-09-11 15:47:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
strive1231232楼
2012-07-20 14:17   回复
happy20088928(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 happy20088928 的主题更新
171/1返回列表
普通表情 龙 兔 虎 猫 高级回复(可上传附件)
信息提示
关闭
请填处理意见
关闭
